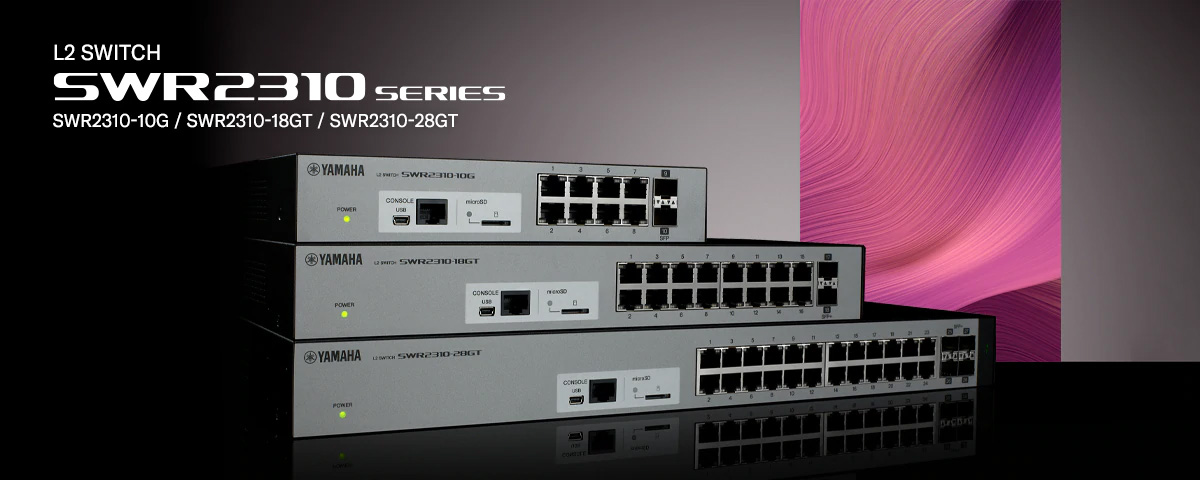

SWR2310

智能、安全的Dante系統操作，適用于大型安裝

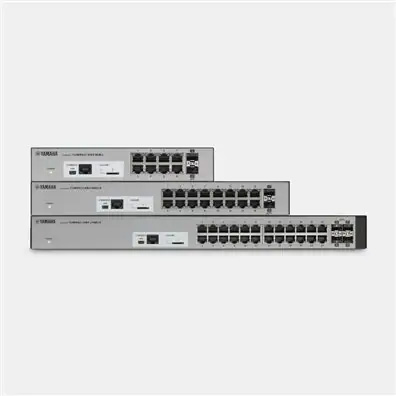

雅馬哈SWR交換機系列是適用于固定安裝的高性能L2交換機，豐富的系列型號為更廣泛的應用提供了選擇。除VLAN功能外，全新SWR2310-28GT和SWR2310-18GT提供了高端口數，并具有10G上行鏈路端口等功能，可用于多通道96 kHz數據的遠距離傳輸，使其成為大型系統中安全、穩定主干網運行的理想選擇。與其他SWR/SWP交換機一樣，Yamaha LAN Monitor軟件可提供清晰的可視系統狀態監視，簡化Dante系統的設置。

SWR2310

SWR2310 [網絡交換機]

立即購買

智能、安全的Dante系統操作，適用于大型安裝

所示顏色和飾面可能與實際產品不同。某些型號可能在某些地區無售。

產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。

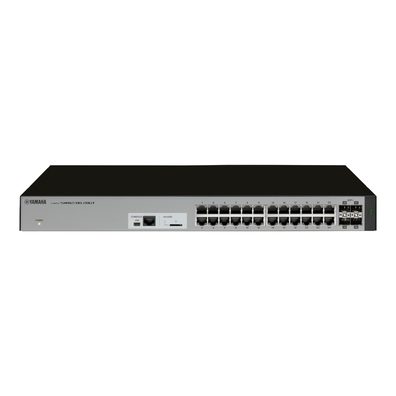

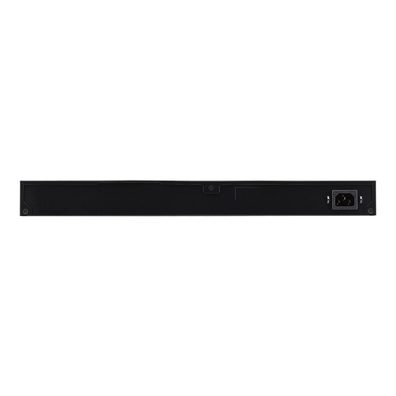

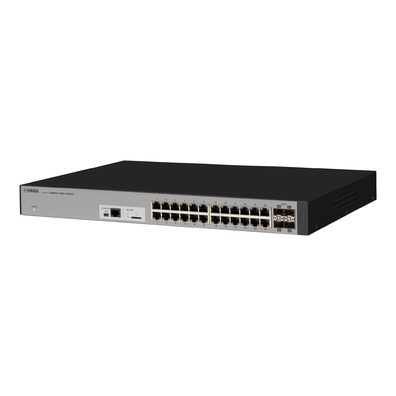

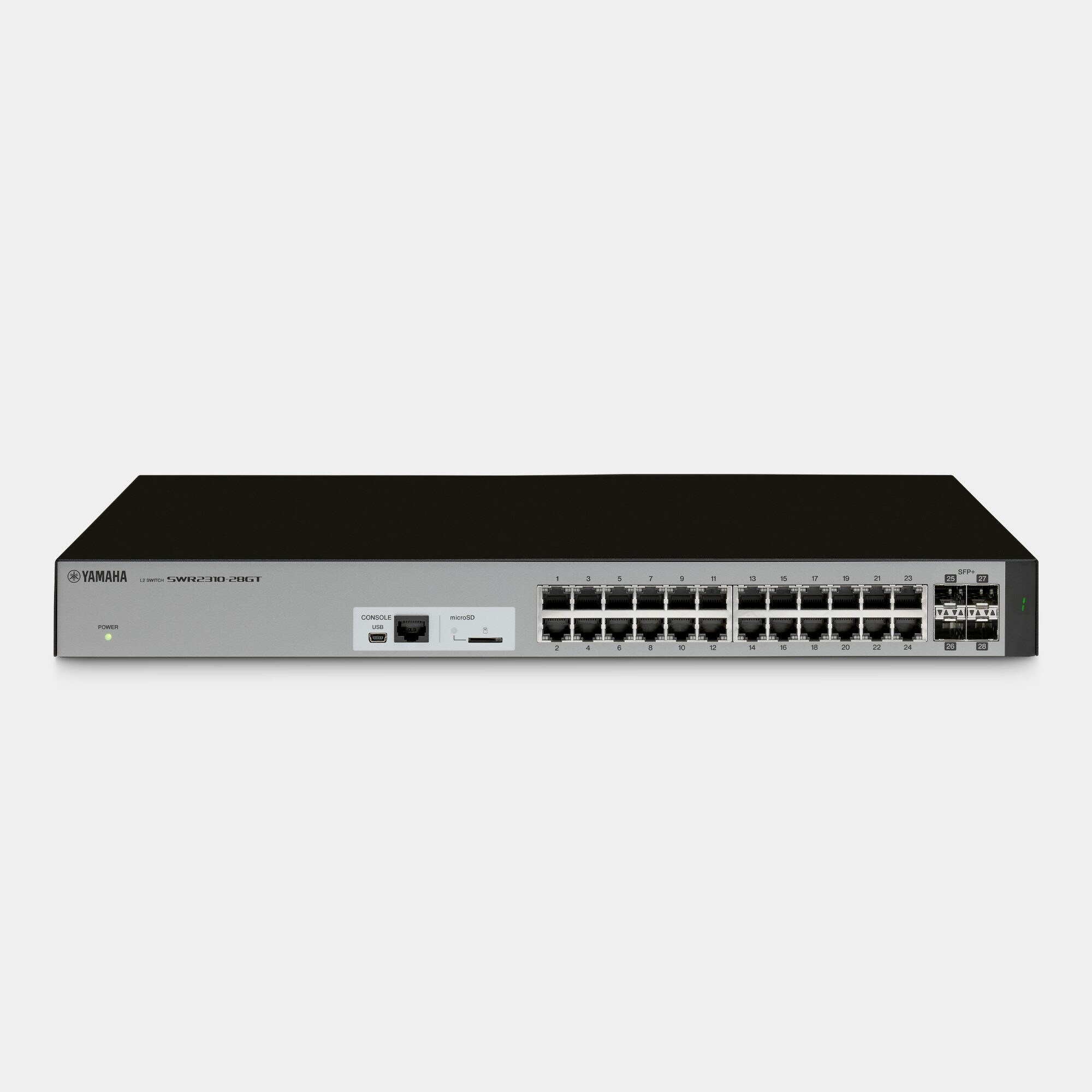

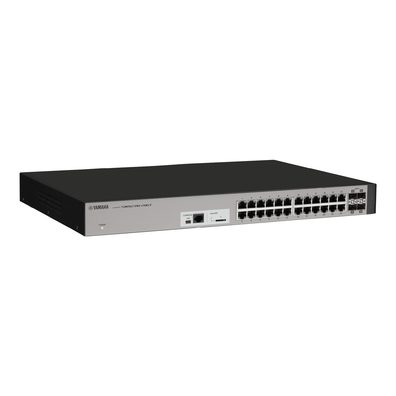

SWR2310-28GT 網絡交換機

L2交換機

智能L2 RJ45開關，帶28個端口

可用端口：24 LAN端口和4 SFP+ 插槽
內置RADIUS服務器*實現優化的安全管理
支持Yamaha LAN Monitor

*下一次固件更新將支持內置RADIUS服務器。

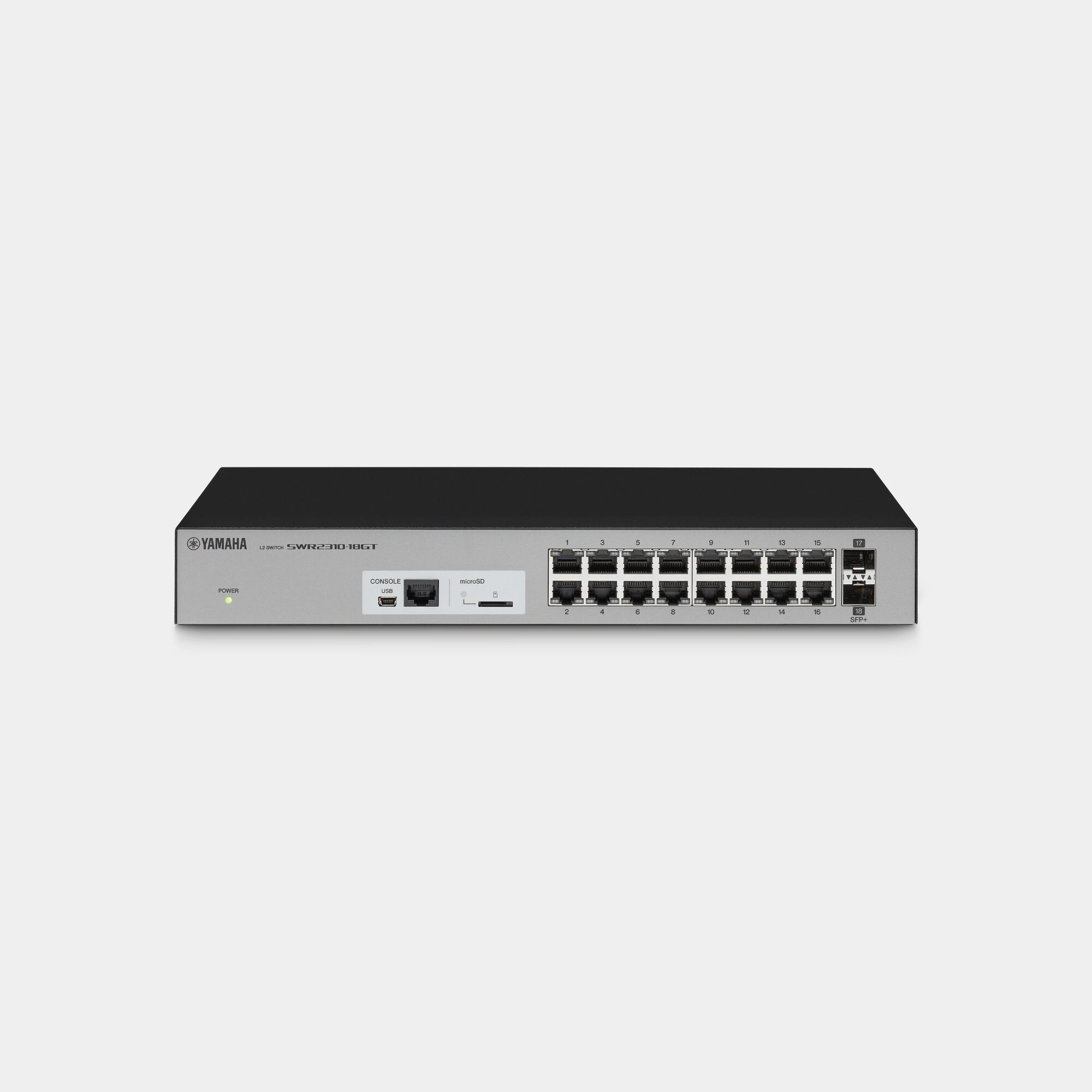

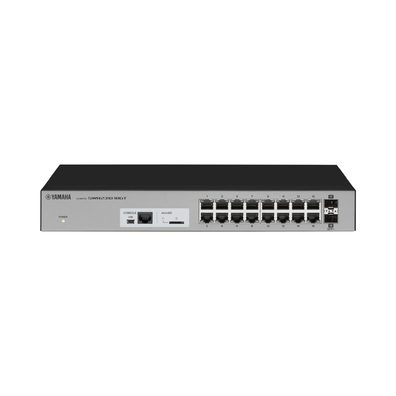

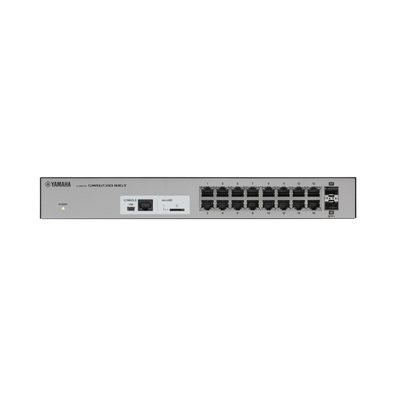

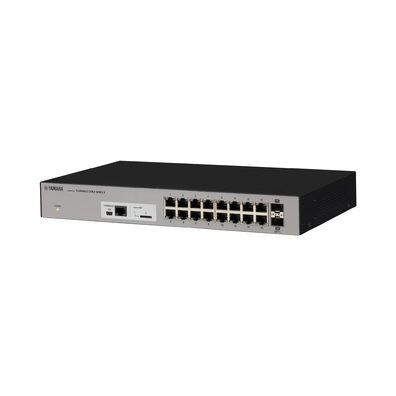

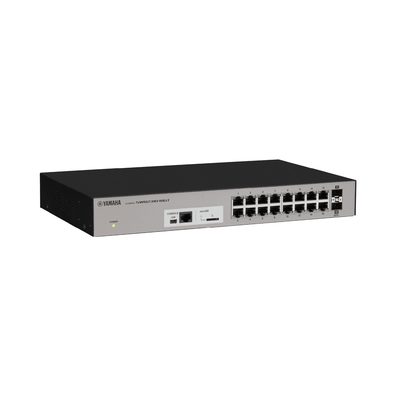

SWR2310-18GT 網絡交換機

L2交換機

智能L2 RJ45開關，帶18個端口

可用端口：16 LAN端口和2 SFP+ 插槽
內置RADIUS服務器*實現優化的安全管理
支持Yamaha LAN Monitor

*下一次固件更新將支持內置RADIUS服務器。

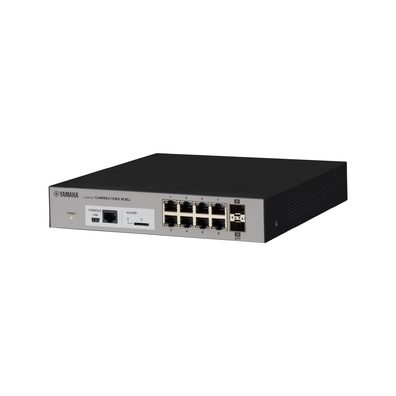

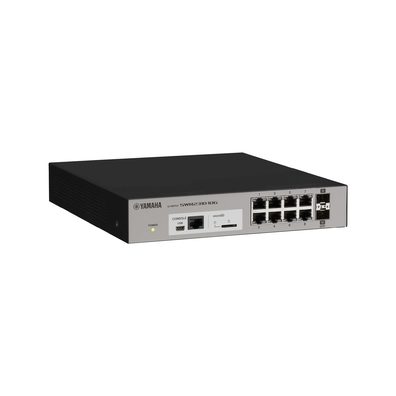

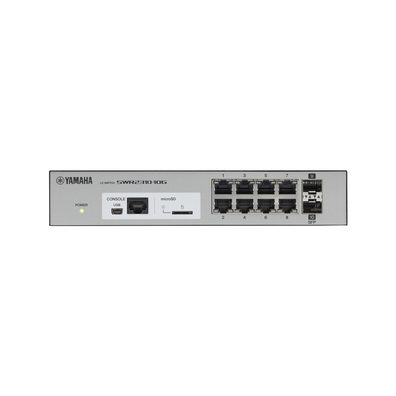

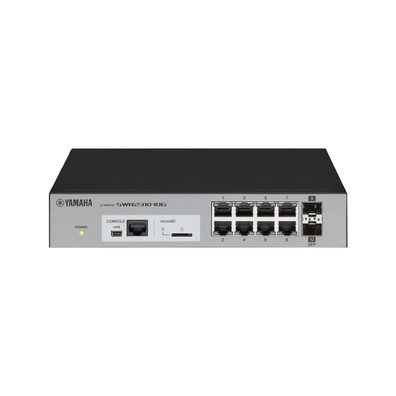

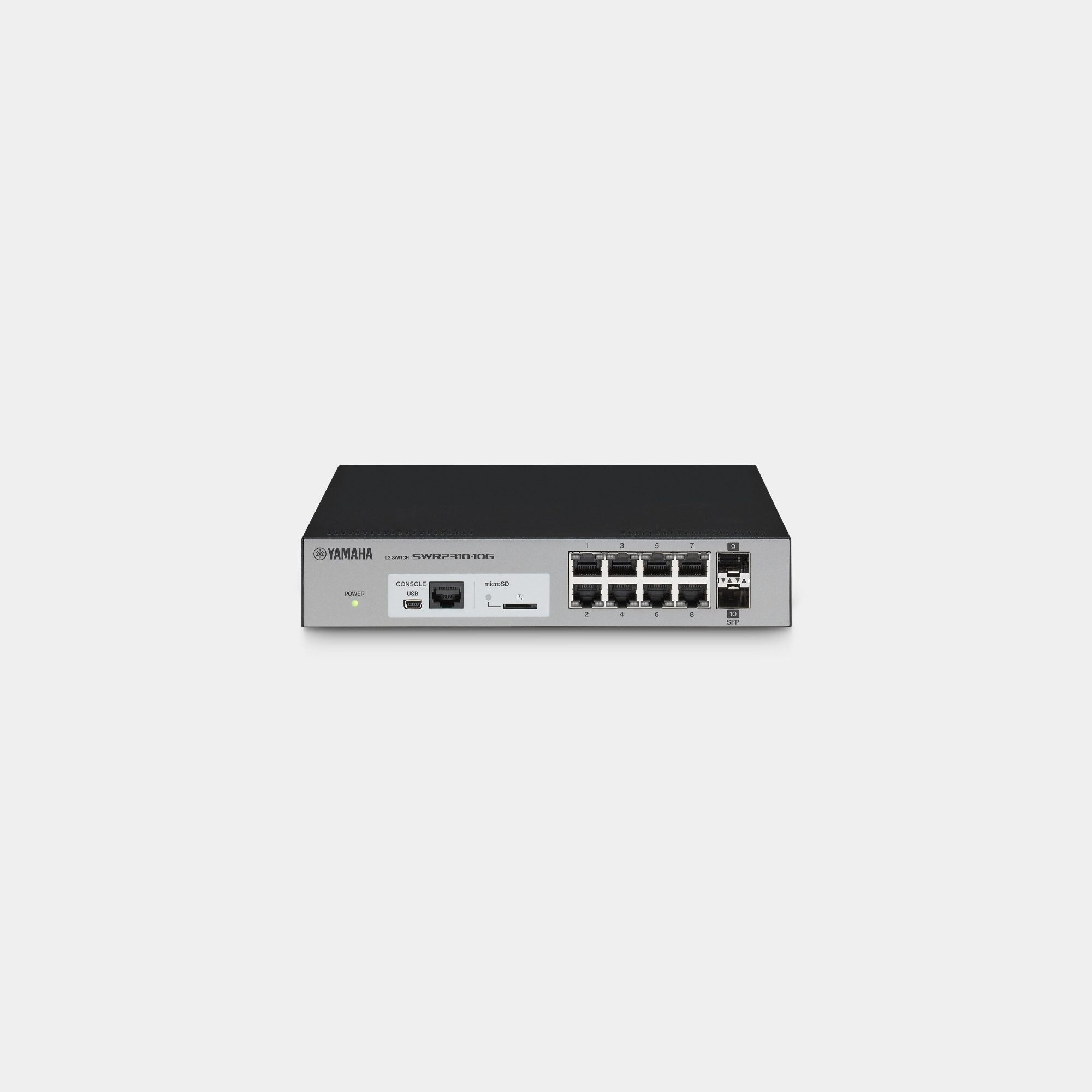

SWR2310-10G 網絡交換機

L2交換機

智能L2 RJ45開關，帶10個端口

可用端口：8 LAN端口和2 SFP插槽
內置RADIUS服務器*實現優化的安全管理
支持Yamaha LAN Monitor

*下一次固件更新將支持內置RADIUS服務器。

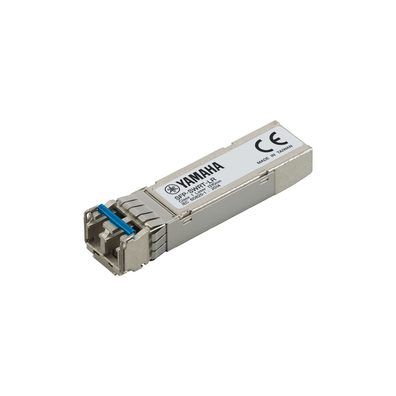

SFP-SWRT-LR 配件

SFP+模塊

SFP+模塊，實現10Gbps音頻網絡

最大傳輸距離：10km*
兼容線纜：單模光纖（9/125μm）
監管標準：IEEE802.3ae、10GBASE-LR
連接器：2針 LC連接器
光波波長：1,310nm
SWR2310-18GT / SWR2310-28GT可用
*如果光纖或配件不足，產品性能可能無法達到標準。

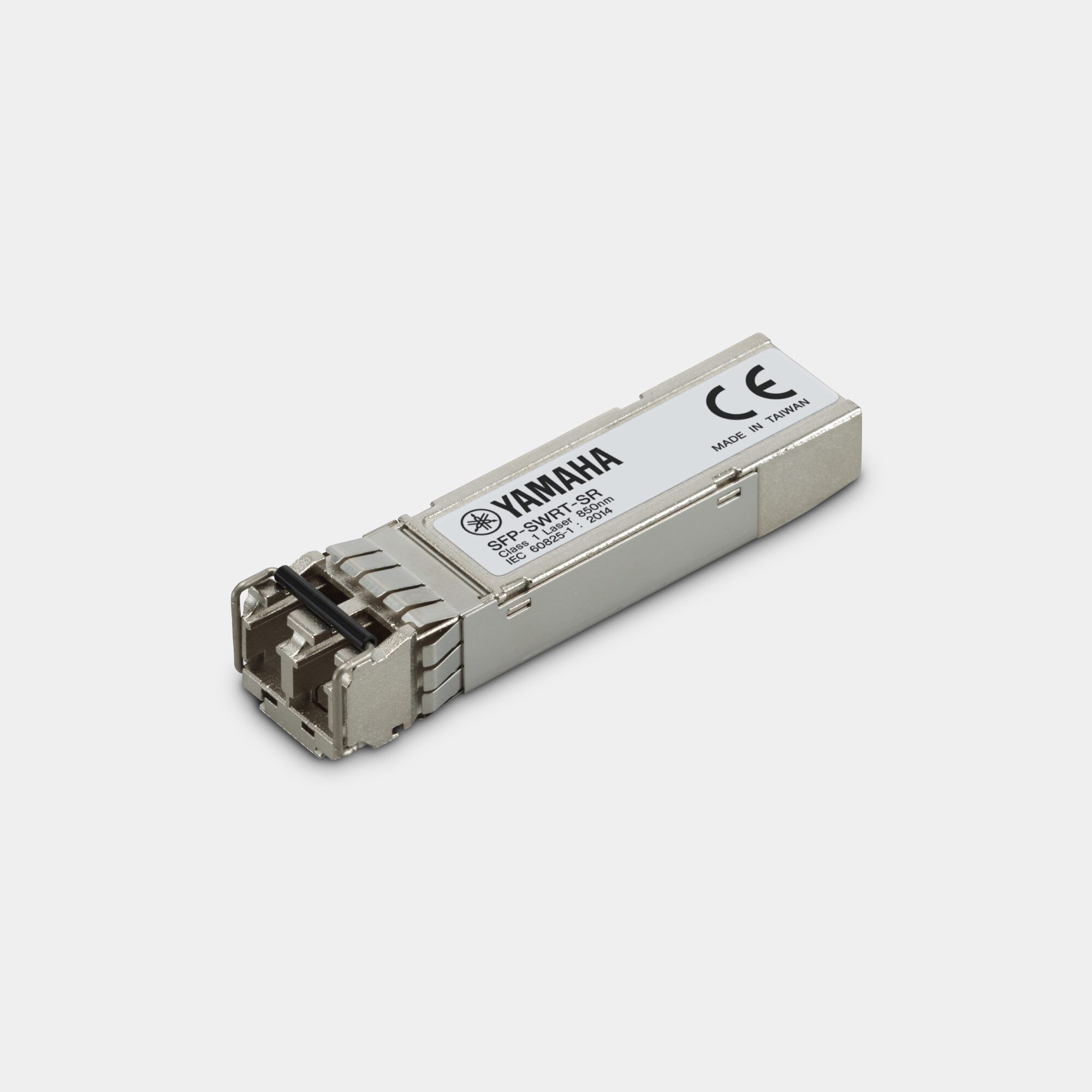

SFP-SWRT-SR 配件

SFP+模塊

SFP+模塊，實現10Gbps音頻網絡

最大傳輸距離：300m (50/125μm) / 33m (62.5/125μm)*
兼容線纜：多模光纖（50/125μm，62.5/125μm）
監管標準：IEEE802.3ae、10GBASE-SR
連接器：2針 LC連接器
光波波長：850nm
SWR2310-18GT / SWR2310-28GT可用
*如果光纖或配件不足，產品性能可能無法達到標準。

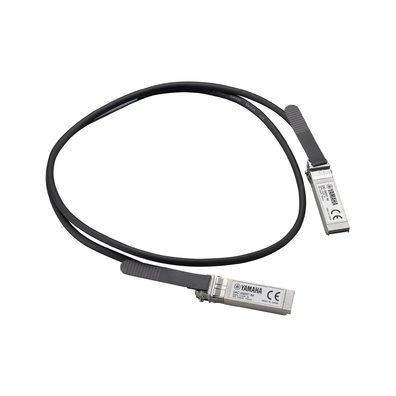

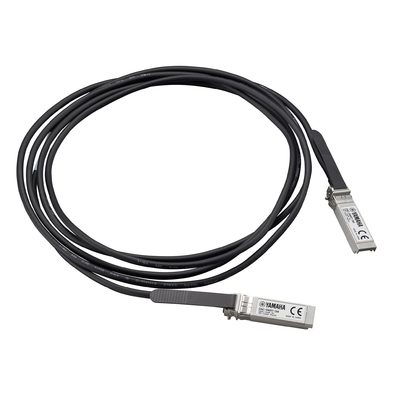

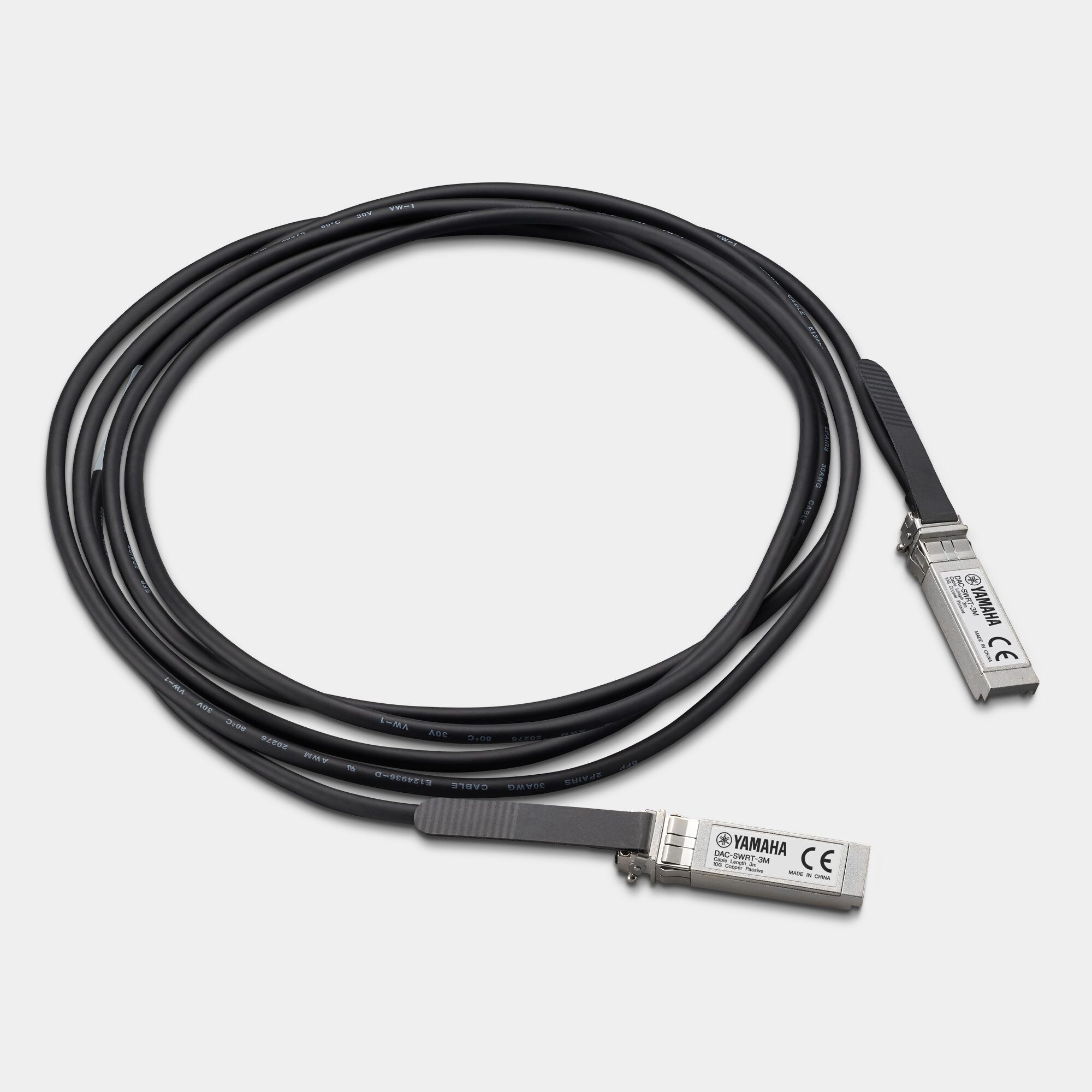

DAC-SWRT-3M 配件

10Gbps音頻網絡直連線纜

雙軸線纜30AWG，無源
線纜長度：3m

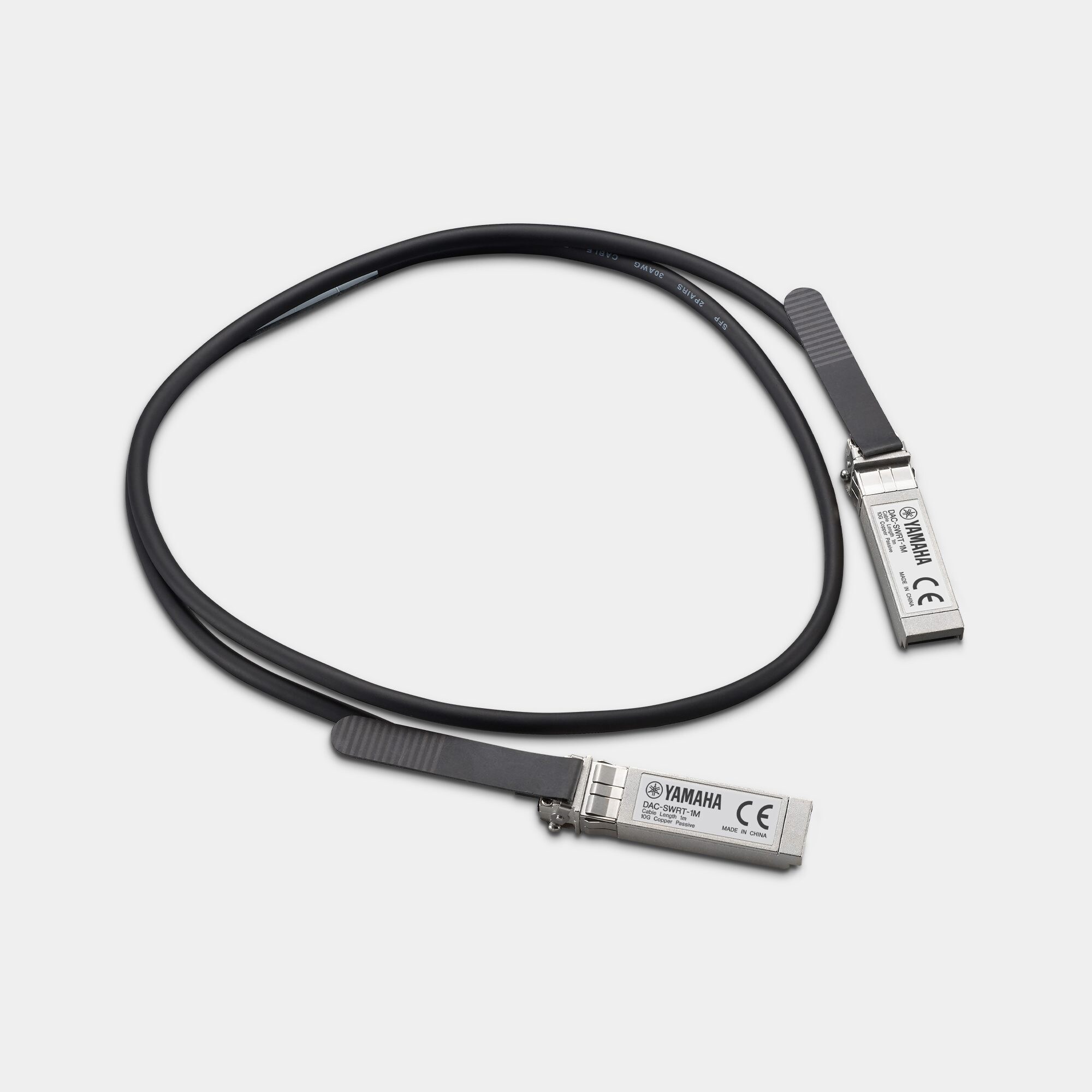

DAC-SWRT-1M 配件

10Gbps音頻網絡直連線纜

雙軸線纜30AWG，無源
線纜長度：1m

SFP-SWRG-LX 配件

用于SWR系列交換機的SFP模塊

最大傳輸距離：10km*
兼容線纜：單模光纖（9/125μm）
監管標準：IEEE802.3z、1000BASE-LX
連接器：2針 LC連接器
光波波長：1,310nm
SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT可用
*如果光纖或配件不足，產品性能可能無法達到標準。

SFP-SWRG-SX 配件

用于SWR系列交換機的SFP模塊

最大傳輸距離：550m (50/125μm) / 300m (62.5/125μm)*
兼容線纜：多模光纖（50/125μm，62.5/125μm）
監管標準：IEEE802.3z、1000BASE-SX
連接器：2針 LC連接器
光波波長：850nm
SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT可用
*如果光纖或配件不足，產品性能可能無法達到標準。

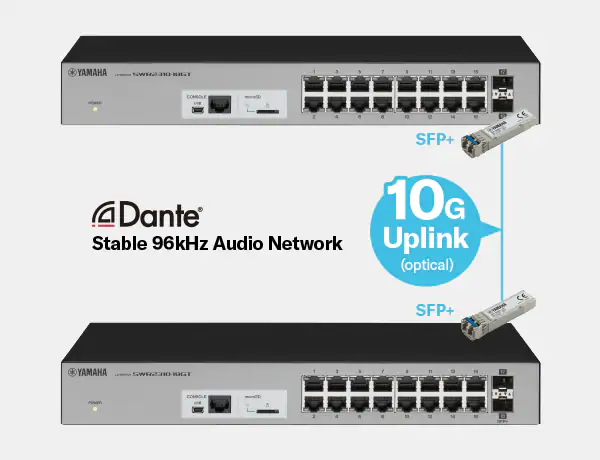

支持10Gbps的多端口型號，實現可靠的主干網性能

SWR2310-28GT和SWR2310-18GT交換機具有高位端口數和10G上行鏈路端口，可用于遠距離傳輸多通道96 kHz數據，其設計旨在支持系統主干應用中安全、穩定的網絡運行。可選購的SFP-SWRT-SR和SFP-SWRT-LR小型可插拔模塊支持96 kHz音頻數據的多通道可靠遠距離通信，與SFP-SWRT-LR一同使用，最長傳輸距離可達10公里，顯著提高了商業安裝、劇院、體育場館以及其他大型安裝應用的性能、可靠性和靈活性。

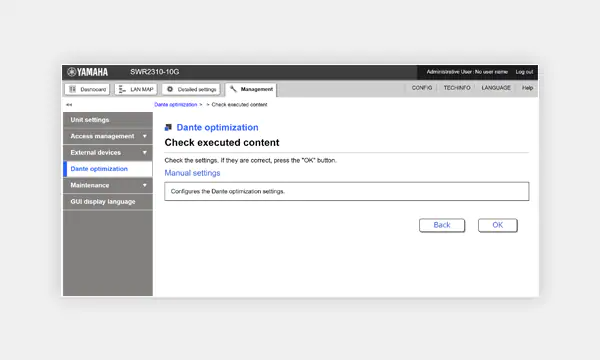

一鍵式Dante優化

一鍵式Dante優化

在基于網頁的GUI中點擊“Dante optimization”按鈕，SWR系列交換機的IGMP和QoS設置即可自動為Dante網絡操作進行優化。這些網絡設置在簡單的系統中并不重要，但正確的配置對于確保大型Dante網絡的穩定性至關重要。

Web GUI（SWR2310 技術數據）

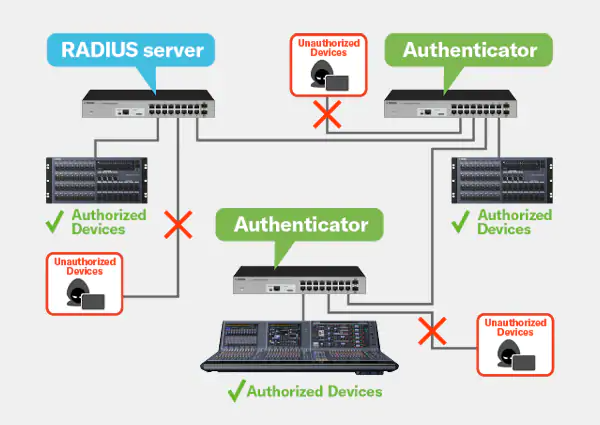

智能安全管理

增強SWR2310系列中所含的VLAN功能是內置RADIUS服務器*的功能。通過將一個交換機設置為RADIUS服務器并將其他交換機與之連接，可以有效阻止未經授權的網絡訪問，增強安全性，即使在復雜的大規模安裝中也是如此。通過基于網頁的GUI，可以快速方便地設置設備身份驗證。

Web GUI（SWR2310 技術數據）

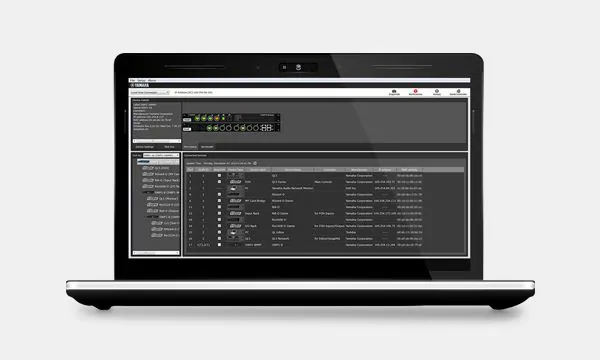

網絡可視化和智能管理（Yamaha LAN Monitor）

有效的Dante網絡管理取決于一系列參數，如網絡流量、交換機狀態和單個Dante設備信息。專用的Yamaha LAN Monitor電腦應用程序以全面的單畫面視圖提供了與SWP/SWR系列交換機一起使用時所有必要參數。我們將這種類型的圖形稱為“網絡可視化”。您甚至可以以快照方式記錄常規的網絡狀態，并設置警報以警告是否更改了任何參數，從而快速、輕松地識別和解決問題。只需單擊即可從Yamaha LAN Monitor啟動Dante Controller應用程序，實現在單個計算機上提供完整的Dante網絡解決方案。

單擊此處獲取更多Yamaha LAN Monitor信息。

可選配件，實現靈活的系統設計和安裝

SWR系列提供了多種可選配件，包括機架式和壁掛式支架，便于在不同位置安裝，另有SFP模塊可供選擇，可用于遠程通信，以實現靈活的整體系統設置和安裝。以下列表展示了每款SWR交換機型號可用的配件。

配件 → 配件 ↓	RK-SWR (Rack-mount)	WK-SWR (Wall-mount)	SFP-SWRG-SX （SFP模塊）	SFP-SWRG-LX （SFP模塊）	SFP-SWRT-SR （SFP+ 模塊）	SFP-SWRT-LR （SFP+ 模塊）	DAC-SWRT-1M （直連線纜）	DAC-SWRT-3M （直連線纜）
SWR2310-28GT
SWR2310-18GT
SWR2310-10G
SWR2311P-10G
SWR2100P-10G
SWR2100P-5G

* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT

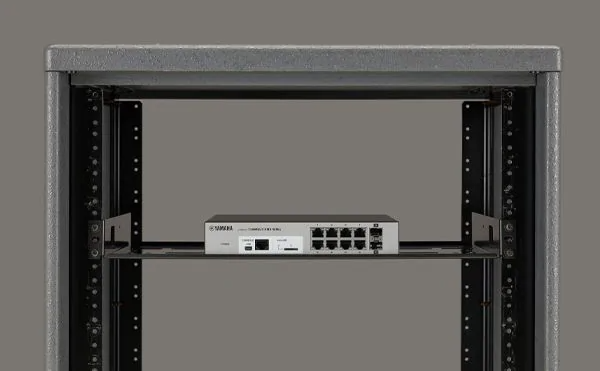

Rack-mount installation (SWR2310-10G + RK-SWR)

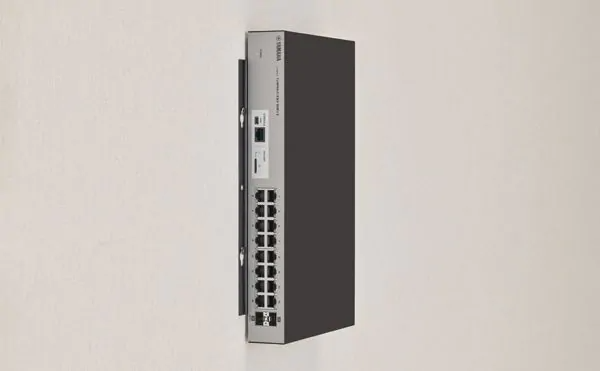

Wall-mount installation (SWR2310-18GT + WK-SWR)

* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less

* Do not install with the LAN ports facing upward or downward

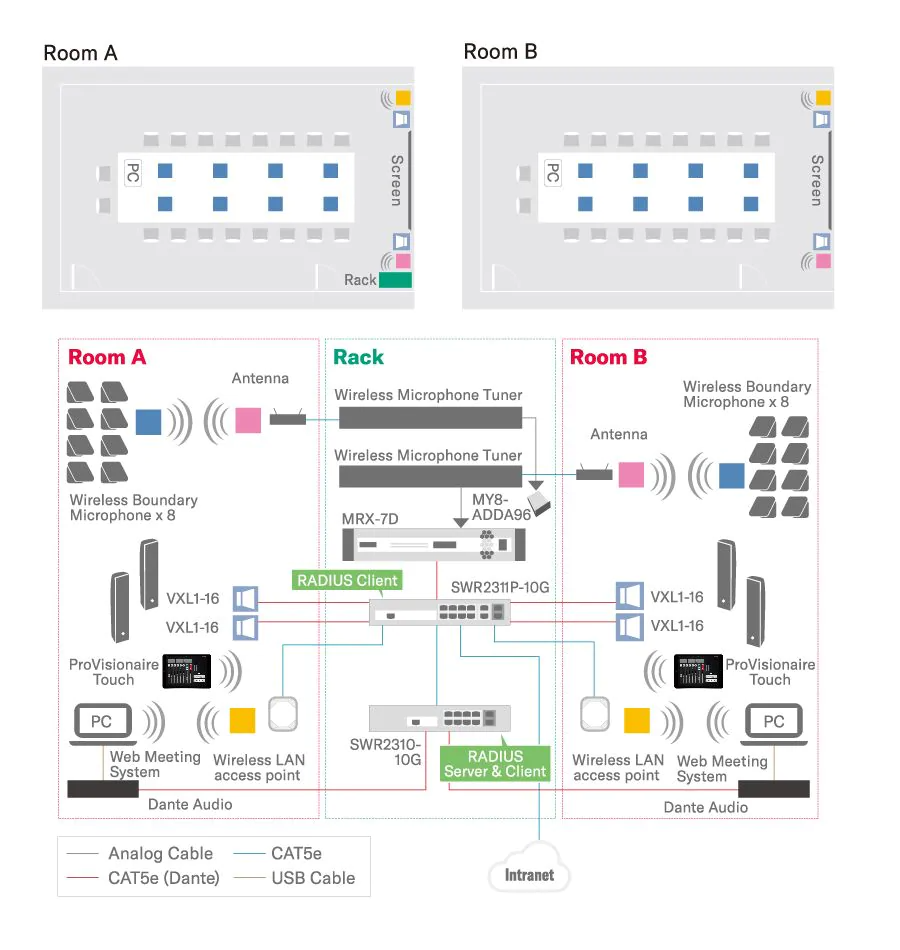

-這個應用于會議室的示例系統包括遠程會議系統、數字信號處理器，此功能可以與遠程區域共享會議。

- 通過涵蓋輸入到輸出的網絡，管理操作的效率得到改善，例如通過一臺電腦即可對設置更改、故障排除等進行管理。

- 該系統的設計旨在為會議提供最佳的聲音，利用VXL1-16P提供的出色投射，確保房間后面有足夠的音量和清晰度。

- 通過將一臺交換機設置為RADIUS服務器并關聯其他交換機，可以有效阻止未經授權的網絡訪問，提升安全性。

		SWR2310-28GT	SWR2310-18GT	SWR2310-10G
一般規格
LAN端口	Standard	IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T)	IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T)	IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T)
	端口數	24	16	8
	通訊模式	自動協商	自動協商	自動協商
	接口類型	RJ-45	RJ-45	RJ-45
	極性	自動檢測直線/十字或固定在直線上	自動檢測直線/十字或固定在直線上	自動檢測直線/十字或固定在直線上
SFP+ 端口	標準	IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR)	IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR)	-
SFP+ 端口	端口數	4	2	-
SFP端口	標準	-	-	IEEE 802.3z (1000BASE-SX/ 1000BASE-LX)
SFP端口	端口數	-	-	2
調音臺端口	標準	RS-232C, USB 2.0	RS-232C, USB 2.0	RS-232C, USB 2.0
	接口類型	RJ-45, USB mini-B（5針）	RJ-45, USB mini-B（5針）	RJ-45, USB mini-B（5針）
	數據傳輸速度	9600 bit/s	9600 bit/s	9600 bit/s
microSD卡槽	標準	microSD/microSDHC（不支持microSDXC）	microSD/microSDHC（不支持microSDXC）	microSD/microSDHC（不支持microSDXC）
microSD卡槽	文件系統	FAT/FAT32	FAT/FAT32	FAT/FAT32
指示燈		POWER、microSD、STACK ID、LAN端口（LINK/ACT、SPEED）、SFP+ 端口（LINK/ACT、SPEED）	POWER、microSD、LAN端口（LINK/ACT、SPEED）、SFP+ 端口（LINK/ACT、SPEED）	POWER、microSD、LAN端口（LINK/ACT、SPEED）、SFP端口（LINK/ACT、SPEED）
MAC地址		在設備頂部面板上的產品標簽中指示	在設備頂部面板上的產品標簽中指示	在設備頂部面板上的產品標簽中指示
操作環境		環境溫度：0–50 °C，環境濕度15–80%（無凝結）	環境溫度：0–50 °C，環境濕度15–80%（無凝結）	環境溫度：0–50 °C，環境濕度15–80%（無凝結）
存儲環境		環境溫度：-20-60 °C，環境濕度10-90%（無凝結）	環境溫度：-20-60 °C，環境濕度10-90%（無凝結）	環境溫度：-20-60 °C，環境濕度10-90%（無凝結）
電源電壓，頻率		AC100 – 240V, 50/60 Hz	AC100 – 240V, 50/60 Hz	AC100 – 240V, 50/60 Hz
最大功耗		25.2 W	19.0 W	11.7 W
外形尺寸	W	440 mm	330 mm	220 mm
	H	44 mm	43.5 mm	40.5 mm
	D	300 mm	200 mm	250 mm
重量		3.9 kg	2.1 kg	1.7 kg
附件		使用說明書、電源線（3爪）、電源線夾、支腳、19寸機架安裝硬件和螺絲	使用說明書、電源線（3爪）、電源線夾、支腳、19寸機架安裝硬件和螺絲	使用說明書、電源線（3爪）、電源線夾、支腳

名稱	系統	大小	最近更新
SWR2310 Firmware V2.04.17	—	50.5MB	2024-07-11
Yamaha LAN Monitor V1.9.3 for Mac 13/12/11/10 (Intel/M1/M2)	Mac	16.6MB	2024-01-17
Yamaha LAN Monitor V1.9.3 for Windows	Win	27.2MB	2024-01-17
Yamaha Network USB serial Driver V1.0.1 for Win 10/8.1/7	Win	4.3MB	2018-07-09

名稱	中文	English
DAC-SWRT-3M, DAC-SWRT-1M Owner's Manual	—	[3.8MB]
SFP-SWRG-SX, SFP-SWRG-LX Owner's Manual	—	[771KB]
SFP-SWRT-SR, SFP-SWRT-LR Owner's Manual	—	[765KB]
SWR2310-28GT/18GT/10G Command Reference	—	[1.2MB]
SWR2310-28GT/18GT/10G Owner’s manual	[7.9MB]	[8.9MB]
Yamaha LAN Monitor Mac User Guide	—	[5.5MB]
Yamaha LAN Monitor Win User Guide	—	[2.9MB]
Yamaha Network USB Serial Driver Installation Guide	—	[143KB]

名稱	English	English
CAD Data (RK-SWR)	—	[15KB]
CAD Data (SWR2310-10G, SWR2310-18GT, SWR2310-28GT)	—	[480KB]
CAD Data (WK-SWR)	—	[28KB]
Data Sheet (SWR2310-10G/18GT/28GT, RK-SWR, WK-SWR, SFP-SWRG-SX, SFP-SWRG-LX, SFP-SWRT-SR, SFP-SWRT-LR, DAC-SWRT-3M, DAC-SWRT-1M)	—	[5.6MB]
RK-SWR Dimensions	—	[97KB]
SWR2310 Technical Data	—	[8.9MB]
SWR2310-10G, SWR2310-18GT, SWR2310-28GT Dimensions	—	[349KB]
WK-SWR Dimensions	—	[14KB]

SWR2310系列技術數據

在線頁面介紹SWR2310系列基本功能和Web GUI的詳細信息。

English / Japanese
點此下載。

什么是Dante

這些頁面介紹Dante的基本信息，重點將聚焦以下四個關鍵詞：“高品質”、“簡單”、“可擴展”和“安全”。讓初學者也能輕松理解Dante。

本指南將聚焦網絡設計，而不是單個產品和Dante網絡的基本規范。

Dante網絡指南

軟件可以與哪些交換機一起使用？

本軟件主要聚焦于SWP2、SWP1和SWR系列，同時支持其他一部分雅馬哈交換機、路由器和無線AP，但功能有限。本軟件會查找到一部分第三方交換機，但這些交換機不會被控制。

軟件如何發現網絡中的交換機？

使用第2層協議，無需處理IP地址。只要在計算機上選擇正確的網絡接口，交換機和Dante設備就會自動被發現。

是否可以為每個交換機指定一個名稱以便識別？

是的，可以在Yamaha LAN Monitor的“Device Settings”中進行命名。

該軟件可用于編輯Dante設備中的設置嗎？

不能，軟件只監視Dante設置，如使用的帶寬、延遲和采樣率。可以在同一臺計算機上使用Dante Controller軟件編輯Dante設備設置。

為什么有些Dante設備有2個不同的MAC地址，并在“Connected Devices”列表中注冊了2次？

一些支持Dante的設備，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注冊了兩次。這是正常情況，因為這些設備有2個MAC地址：一個用于Dante端口，另一個用于設備管理。

MCP1控制器不出現在“Connected Devices”列表中。

啟動Yamaha MTX-MRX Editor軟件，或向MCP1發送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按鈕。MCP1將被發現并顯示。

什么是RADIUS服務器功能？

RADIUS（遠程用戶撥號認證服務 ）是用于用戶身份驗證的網絡協議之一。RADIUS身份驗證系統由三個元素組成：RADIUS服務器、RADIUS客戶端和用戶。RADIUS客戶端在接收到要訪問的用戶身份驗證請求時，將用戶的信息傳輸?shù)絉ADIUS服務器。作為對身份驗證請求的響應，RADIUS服務器進行身份驗證并決定是否允許用戶訪問。通過使用交換機的RADIUS服務器功能，無需額外的RADIUS服務器就可以使用身份驗證功能。

RADIUS服務器功能還可以使用哪些其他身份驗證方法？

Mac認證，Web認證和IEEE802.1X認證可與RADIUS服務器功能一起使用。通過將它們設置到每個端口即可一起使用。

可以連接哪個端口來使用身份驗證功能？

可以使用任何端口，但請確保啟用要連接的端口的身份驗證功能才能使用身份驗證功能。授權設備可以通過端口進行通信。

如何配置具有多個交換機的系統？

將所有交換機設置為RADIUS客戶端，并將RADIUS服務器功能設置到其中一個交換機中。被授權到服務器的注冊設備信息將連接到服務器。

RADIUS服務器功能可以與交換機一起使用嗎？

可以。設置RADIUS服務器功能和客戶端功能。

哪些交換機支持RADIUS服務器功能？

以下L2智能系列交換機支持RADIUS服務器功能：SWR2311P-10G和SWR2310。
