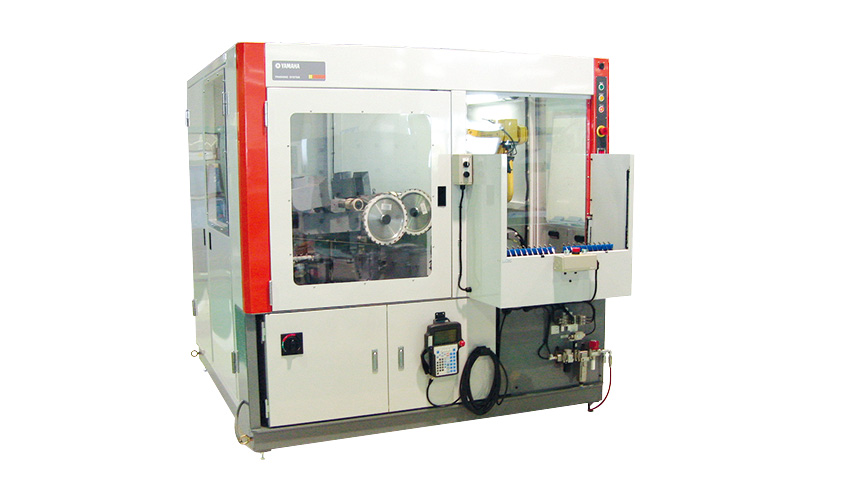

門把手用去毛刺/研磨系統
門把手用去毛刺/研磨系統
配備磨頭，完成去毛刺到研磨的全過程
握持工件進行磨頭加工。可在比工具握持更小的動作范圍內進行加工，實現節省空間。- 轉動砂帶進行研磨。標配工件等波動吸收功能。
- 可在機身底座側預裝多個工件。減輕工件搬入搬出的麻煩。
- 考慮到處理粉塵的需要，采用安全圍欄。還可選配安裝集塵機。可根據客戶環境進行定制。
- 操作柜操作、空氣機器動作確認、示教、工具更換等操作均可在裝置前面進行。提高操作性和維護性。
工件
| 對象工件 曲軸 制動桿 門把手 |
|
|---|
| 落地面積 | (W)2000 x (D)2000+α x (H)2000mm |
|---|---|
| 操作方法 | 工件握持型 |
外形尺寸
規格
| 型號 | WS056S 工件握持型 去毛刺和研磨裝置 |
|---|---|
| 設置面積 | (W)2000 x (D)2000＋α x (H)2000（mm） |
| 重量 | 1500kg |
| 對象工件 | 小件金屬零部件等去毛刺和研磨 工件大小在□200以內，重量在1kg以內 |
| 工件供給和取出 | 作業員通過一排空氣閥（標準）手動進行夾具/托盤供給和取出操作 |
| 機型選型 | 1～99種 選號方式 |
| 機器人 | FANUC Robot LR Mate 200iD/7 |
| 電源 | AC200～220V＋10％/-15％3相 50/60Hz |
| 電源容量 | 5KVA |
| 空氣源 | 空氣壓力：0.4MPa 消耗量：100NL/min |
| 其他 | 可承接定制設計 |
