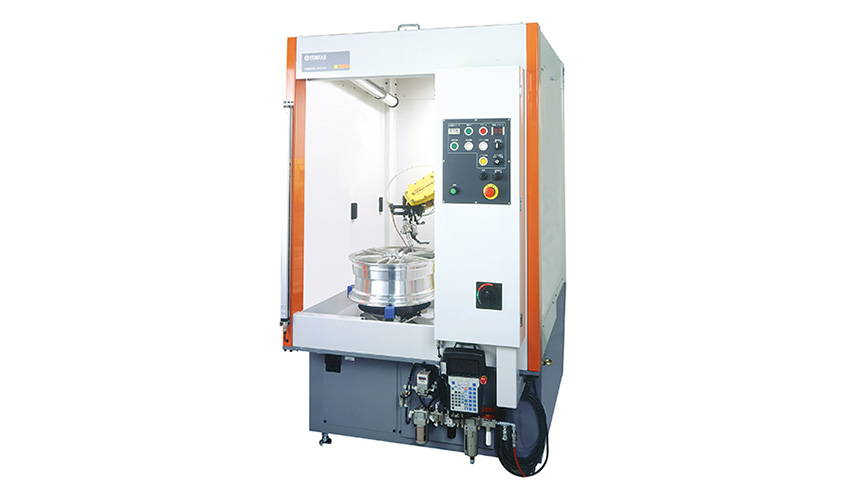

鋁合金輪轂用倒角系統
鋁合金輪轂用倒角系統
將飾條側面產生的機械加工毛刺去除
使用鋁合金輪轂專用頭，將飾條側面的毛刺去除。使用專用工具座，實現優質倒角。- 小型機器人上配備了專為鋁合金輪轂罩蓋倒角開發的工具座。
- NC分度盤轉動工件，彌補機器人的可動范圍，實現節省空間。
- 專用傳感器自動削出頂點。讓設置時的定位作業變得簡單。
工件
| 對象工件 |
|
|---|
| 落地面積 | (W)1250 x (D)1250+α x (H)2000mm |
|---|---|
| 操作方法 | 工具握持型 |
外形尺寸
規格
| 型號 | TR057AC 鋁合金輪轂罩蓋倒角裝置 |
|---|---|
| 設置面積 | (W)1200 x (D)1250＋α x (H)2000（mm） |
| 重量 | 800kg |
| 對象工件 | 14～20寸 工件夾具（每隔3寸或5寸更換配件） |
| 工件供給和取出 | 作業員手動供給和取出 |
| 裝置規格 | 工件NC分度盤（使用機器人附加軸NC馬達） 工件自動定心夾 工件自動原點檢出方式 |
| 工具座 | 空氣驅動馬達和去毛刺用浮動機構 |
| 機型選型 | 1～99種 選號方式 |
| 機器人 | FANUC Robot LR Mate 200iD/7 |
| 電源 | AC200～220V＋10％/-15％3相 50/60Hz |
| 電源容量 | 1.2KVA |
| 空氣源 | 空氣壓力：0.5MPa 消耗量：300NL/min |
| 其他 | 設置有區域傳感器的自動門（可連接同步裝置） |
