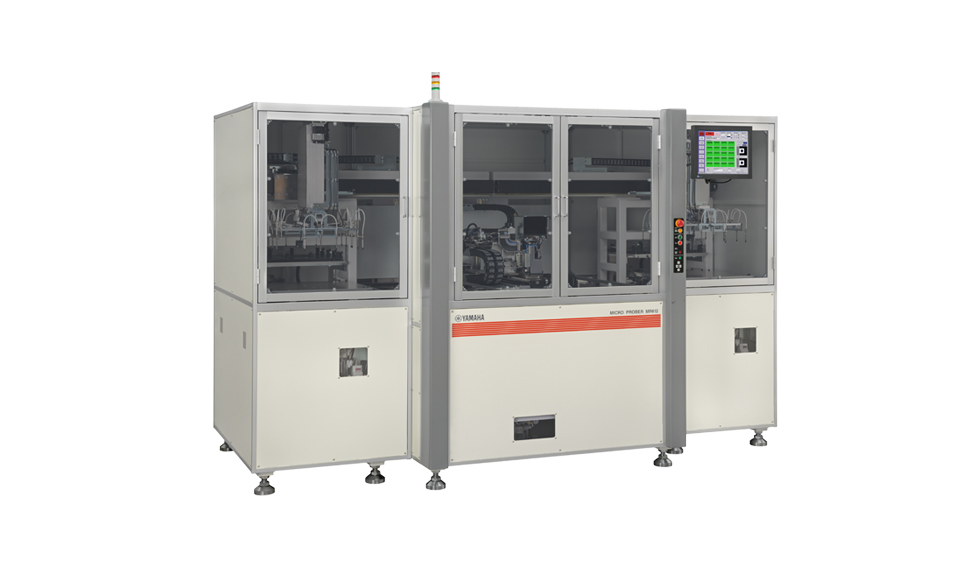

大板機型·支持自動供給排出 MR612-A

大板機型·支持自動供給排出
MR612-A

自動供給排出工件的全自動型。最大支持610×510mm的大板。可進行±5μm高精度導通和絕緣檢查。為節省人工作貢獻。

工件

對象工件	柔性基板剛柔性基板 FC-CSP基板 FC-BGA基板

MR612-A

機型名		MR612-A
型號		MR612-A-DM5S
對象工件		柔性基板、剛柔性基板、半導體封裝基板
檢查能力	最大檢查點數	上頭：2,046點/下頭：2,046點
	工件尺寸	(X)150～610mm／(Y)150～500mm
	最大可檢查范圍^*1	工件四角(X)7.5 x (Y)9.0mm以外的范圍
	最大檢具尺寸	旋轉時：φ200mm/非旋轉時：(X)275 x (Y)100mm
	定位精度^*2	±5μm
檢查規格	判定方式	導通/絕緣（依據判別電阻值進行OK/NG判定）
	導通檢查^*2	檢查判定值：2端子檢查　10Ω～10kΩ(0.5mA、10mA) 4端子檢查　1mΩ～500Ω(10mA、40mA、100mA)
		開路電壓：15V～50V
		判定規則：2端子檢查 ±10％(50Ω～10kΩ)、±5Ω(10Ω～50Ω) 4端子檢查 ±10％(1mΩ～500Ω)
	絕緣檢查^*2	檢查判定值：100kΩ～100MΩ
		檢查電壓：50V～250V
		判定精度：±10％
	選配	微斷路檢查、火花檢查、加熱檢查、非接觸式檢查
工件搬送	供給/排出	自動
圖像處理	相機視野	(X)2.4 x (Y)1.8mm（標準）
	布圖檢出	灰階布圖識別
	照射方式	穿透照明、反射照明
硬件	接口	LAN?USB
硬件	顯示屏	帶觸摸屏的15寸液晶顯示屏
軟件	OS	Windows7
軟件	生產輔助功能	自動夾具矯正、檢查結果日志輸出、自動重試檢查、夾具行程計數
使用環境	機身重量	約2,650kg（含工件自動供給、排出單元）
	電源	單相 AC180～240V 50/60Hz 6kVA
	干燥空氣	0.5MPa
