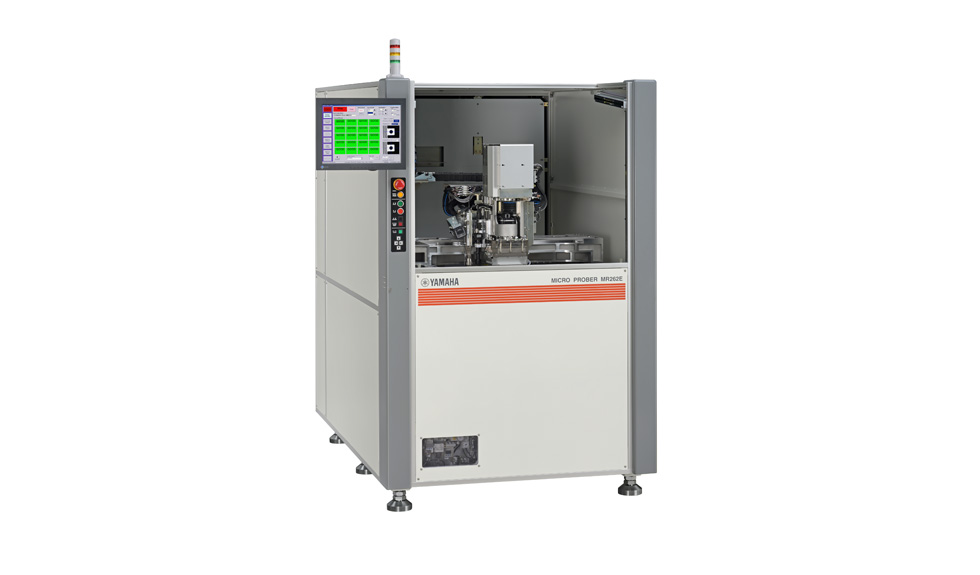

最高級型號 MR262E
最高級型號
MR262E
MR262E
搭載了新型檢測系統的最高級型號。檢查點數在MR系列中是最多的。將支持的薄板尺寸擴展到了260×500mm。
工件
| 對象工件 |
|
|---|
| 最大工件尺寸 | (X)260 x (Y)500mm |
|---|---|
| 最大檢查夾具尺寸 | 旋轉時：φ200mm 非旋轉時：300 x 150mm |
| 送料方式 | 供給：手動 排出：手動 |
外形尺寸
MR262E
規格
| 機型名 | MR262E | |
|---|---|---|
| 型號 | MR262E-QM5T | |
| 對象工件 | 柔性基板、剛柔性基板 | |
| 檢查能力 | 最大檢查點數 | 上頭：4,094點/下頭：4,094點 |
| 工件尺寸 | (X)50～260mm／(Y)40～500mm | |
| 最大可檢查范圍*1 | 工件四角(X)7.5 x (Y)9.0mm以外的范圍 | |
| 最大檢具尺寸 | 旋轉時：φ200mm/非旋轉時：300ｘ150mm | |
| 定位精度*2 | ±5μm | |
| 檢查規格 | 判定方式 | 導通/絕緣(依據判別電阻值進行OK/NG判定) |
| 導通檢查*2 | 檢查判定值：2端子檢查 10Ω～10kΩ(0.5mA、10mA) 4端子檢查 1mΩ～500Ω(10mA、40mA、100mA) | |
| 開路電壓：15V～50V | ||
| 判定規則：2端子檢查 ±10％(50Ω～10kΩ)、±5Ω(10Ω～50Ω) 4端子檢查 ±10％(1mΩ～500Ω) | ||
| 絕緣檢查*2 | 檢查判定值：100kΩ～100MΩ | |
| 檢查電壓：50V～250V | ||
| 判定精度：±10％ | ||
| 選配 | 微斷路檢查、火花檢查、加熱檢查、非接觸式檢查 | |
| 工件搬送 | 供給/排出 | 手動 |
| 圖像處理 | 相機視野 | (X)2.4 x (Y)1.8mm（標準） |
| 布圖檢出 | 灰階布圖識別 | |
| 照射方式 | 穿透照明、反射照明 | |
| 硬件 | 接口 | LAN?USB |
| 顯示屏 | 帶觸摸屏的15寸液晶顯示屏 | |
| 軟件 | OS | Windows7 |
| 生產輔助功能 | 自動夾具矯正、檢查結果日志輸出、自動重試檢查、 夾具行程計數 | |
| 使用環境 | 機身重量 | 約1,300kg |
| 電源 | 單相 AC180～240V 50/60Hz 6kVA | |
| 干燥空氣 | 0.5MPa | |
- 實際檢查范圍因夾具形狀、握持范圍等情況而異
- 我公司性能試驗
