第三代 R 系列支持 Dante 的 I/O 機架接口箱（AD/DA）在音質、可靠性和靈活性方面都有顯著提高，是 RIVAGE PM 和 DM7 系列系統以及圍繞行業標準 CL、QL和DM3 系列調音臺配置的擴聲系統的重要補充。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

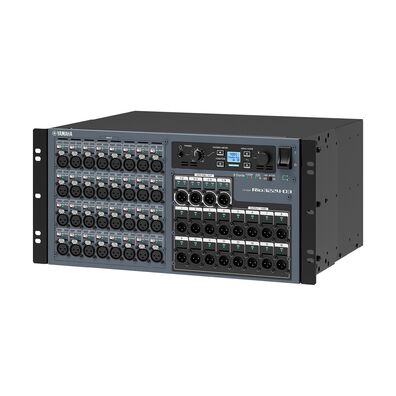

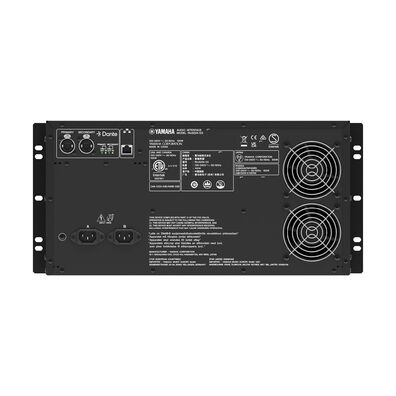

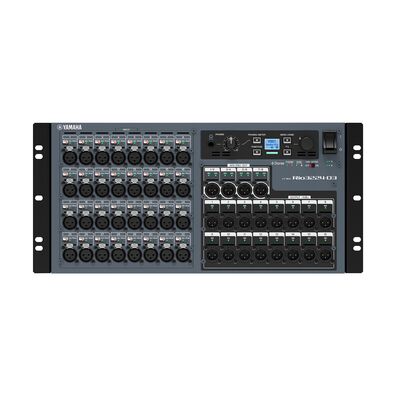

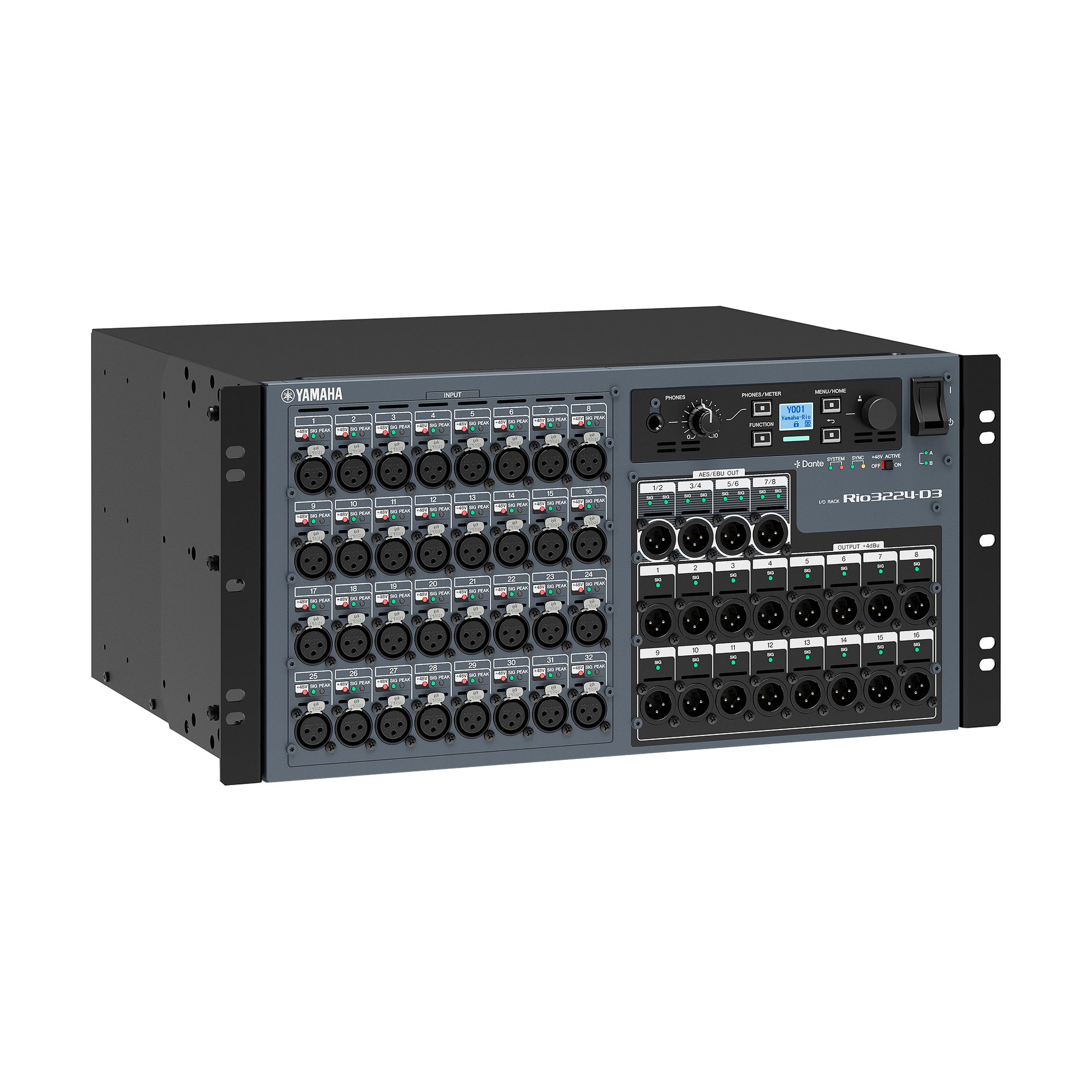

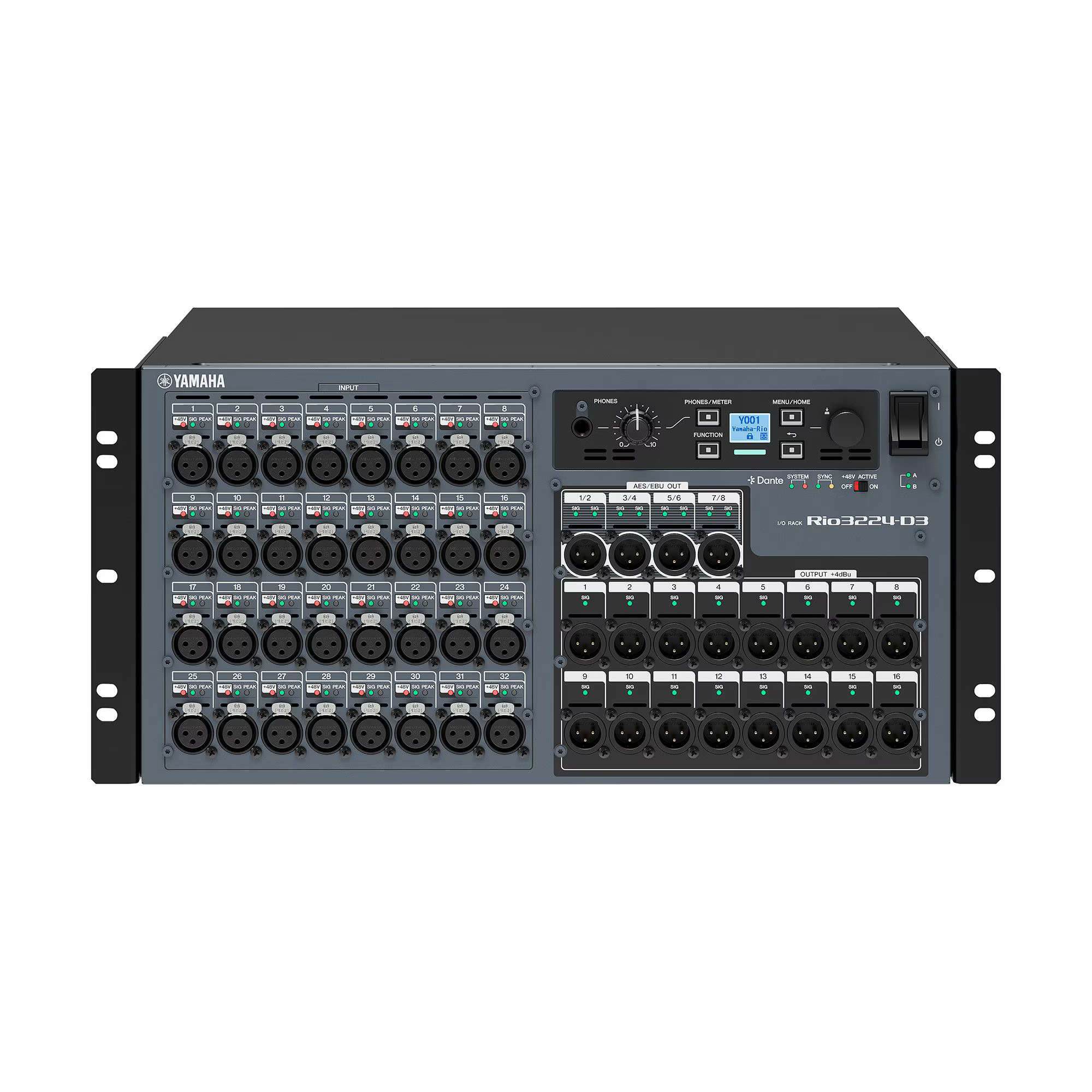

Rio3224-D3 I/O 接口箱 網絡設備及擴展卡
這款兼容 Dante 的設備具有 32 路模擬輸入、16 路模擬輸出和 8 路數字 AES/EBU 輸出，可與雅馬哈數字調音臺和處理器進行靈活的系統配置。Rio3224-D3 采用光滑、堅固的機箱設計，配備冗余電源，確保了極高的可靠性，而新增加的耳機插口和輸出延遲功能則提供了額外的多功能性。
- 模擬輸入/輸出：32 個輸入/16 個輸出
- AES/EBU：8 個輸出
- Dante：26 個接收通道/32 個發送通道
- 綜合屏顯和本地控制增益、延遲和其他參數。
- 雙電源供電，可靠性高。
- 內置耳機插口
- 功耗：100 W
- 尺寸（寬 x 高 x 深）：480 x 220 x 370 毫米（18.9 英寸 x 8.7 英寸 x 14.6 英寸）
- 凈重：13.2 千克（29.1 磅）

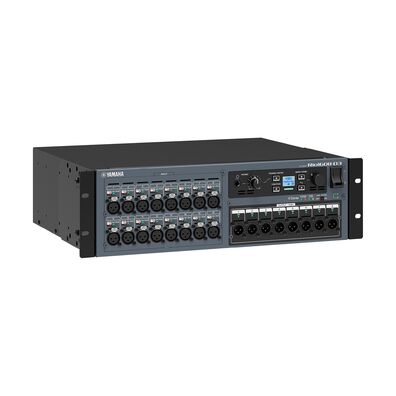

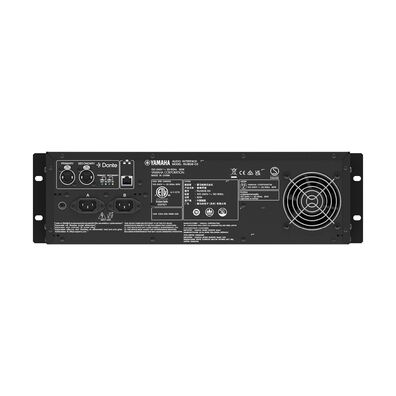

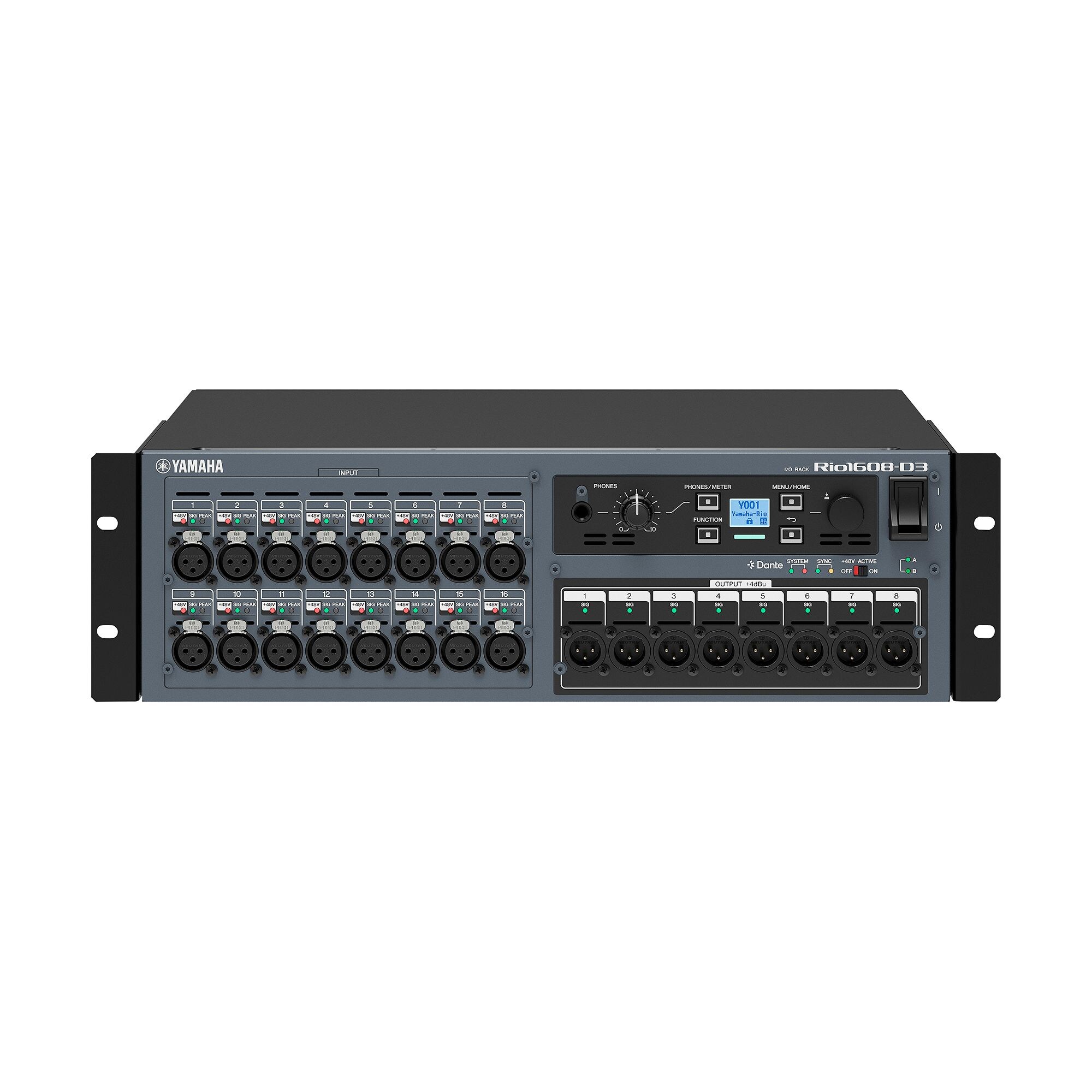

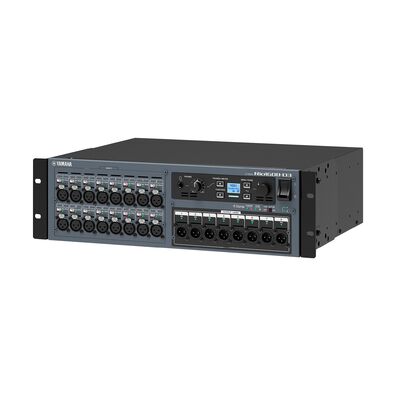

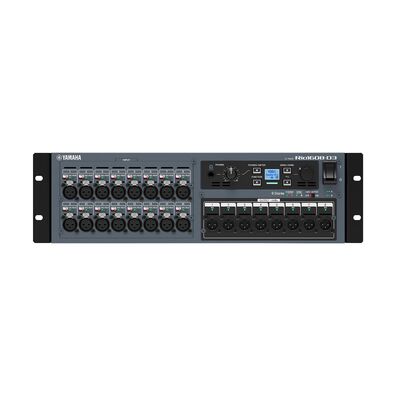

Rio1608-D3 I/O 接口箱 網絡設備及擴展卡
這款兼容 Dante 的設備具有 16 路模擬輸入和 8 路模擬輸出，可與雅馬哈數字體調音臺和處理器進行靈活的系統配置。Rio1608-D3 采用光滑、堅固的機箱，配備冗余電源，確保極高的可靠性，而新增加的耳機插口和輸出延遲功能則提供了額外的多功能性。
- 模擬輸入/輸出：16 個輸入/8 個輸出
- Dante：10 個接收通道/16 個發送通道
- 綜合屏顯和本地控制增益、延遲和其他參數。
- 雙電源供電，可靠性高。
- 內置耳機插口
- 功耗：60 W
- 尺寸（寬 x 高 x 深） 480 x 132 x 370 毫米（18.9 英寸 x 5.2 英寸 x 14.6 英寸）
- 凈重：9.4 千克（20.7 磅）
