CZR / CXS XLF 系列
卓越的功率操控，專業的性能表現。

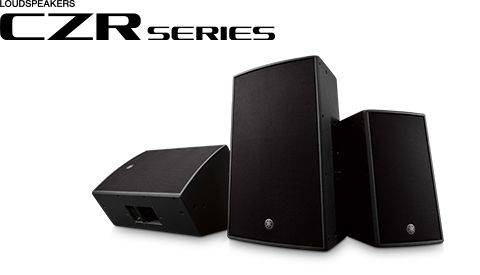

CZR系列無源音箱在便攜、輕質、堅固的設計中提供高功率的處理和卓越的音質性能。CZR是多種現場演出和固定安裝環境的理想選擇，無論是為戶外音樂節的現場樂隊還是俱樂部中的DJ，CZR系列無源音箱都可提供清晰、高品質的聲音和令人印象深刻的低音表現。為了讓底部的聲音更加飽滿，添加CXS XLF系列無源超低音音箱可以將系統的低頻性能顯著下潛至驚人的29Hz，實現令人驚嘆的低頻重現能力，必將給您留下深刻印象。
表面處理

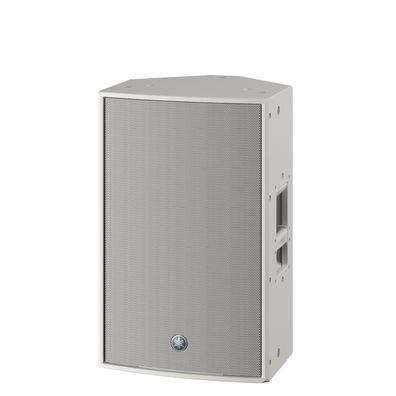

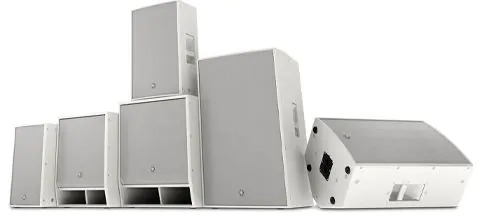

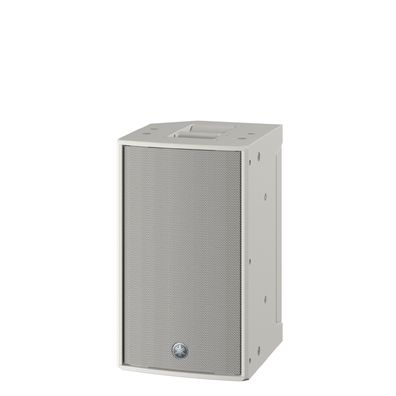

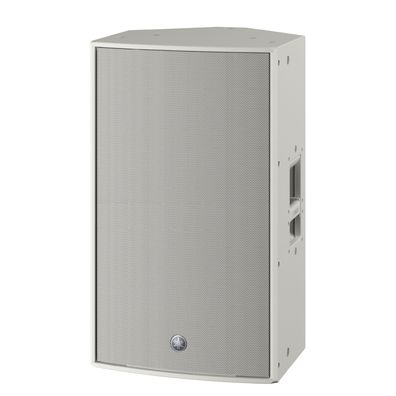

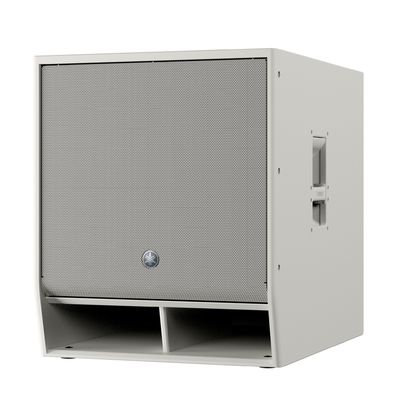

音箱必須具備出色的音質，這個事實已不言而喻，但在永久性安裝中，它們還必須擁有好看的外表以符合場館內飾。雅馬哈CZR系列音箱和CXS XLF超低音音箱提供黑色或白色兩種選擇。
立即購買
產品信息

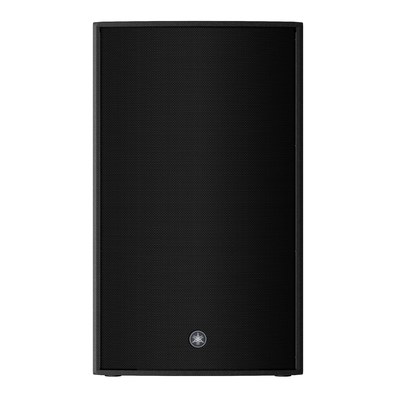

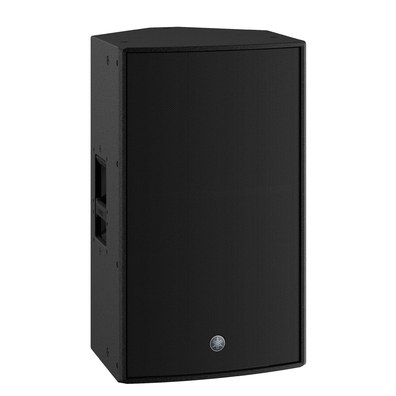

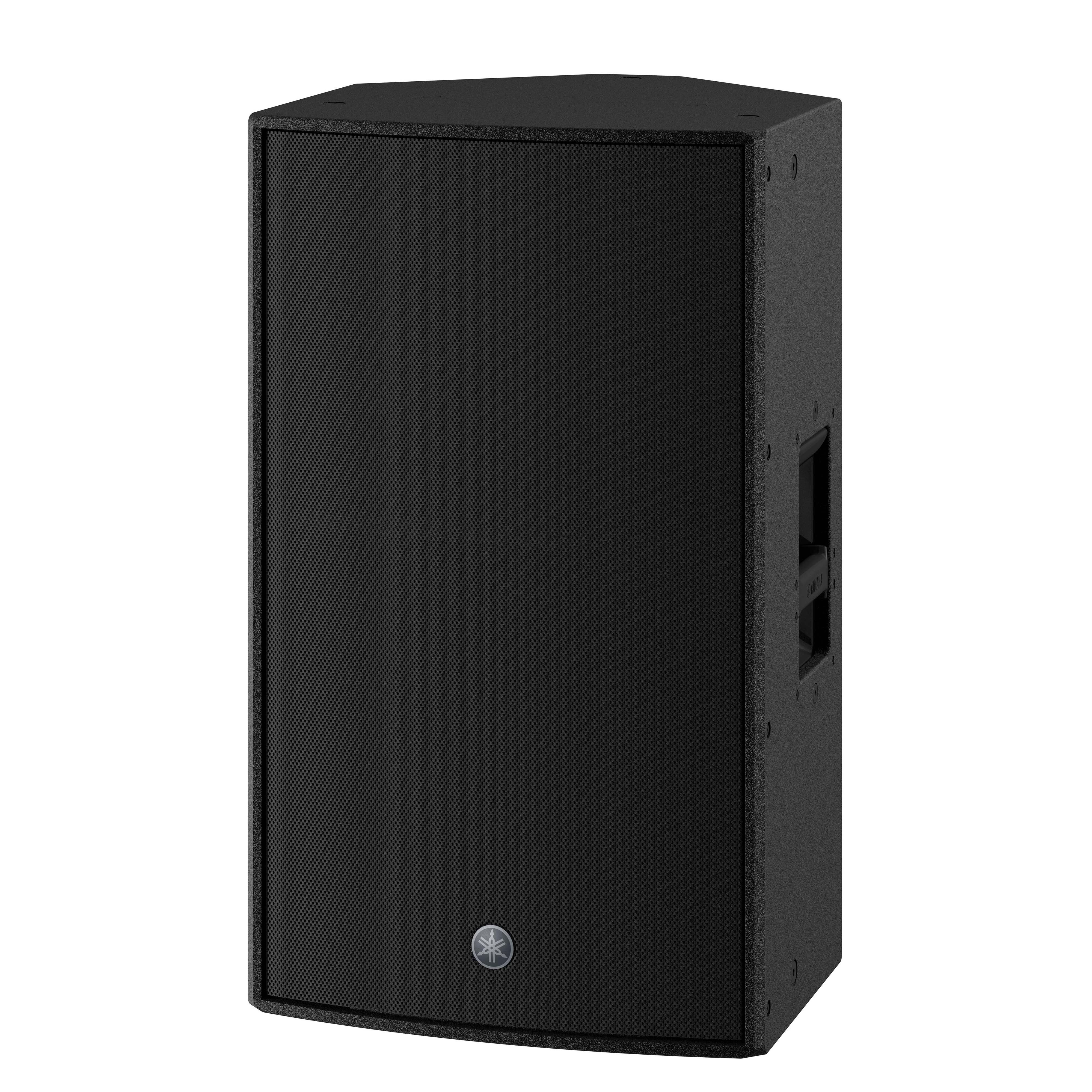

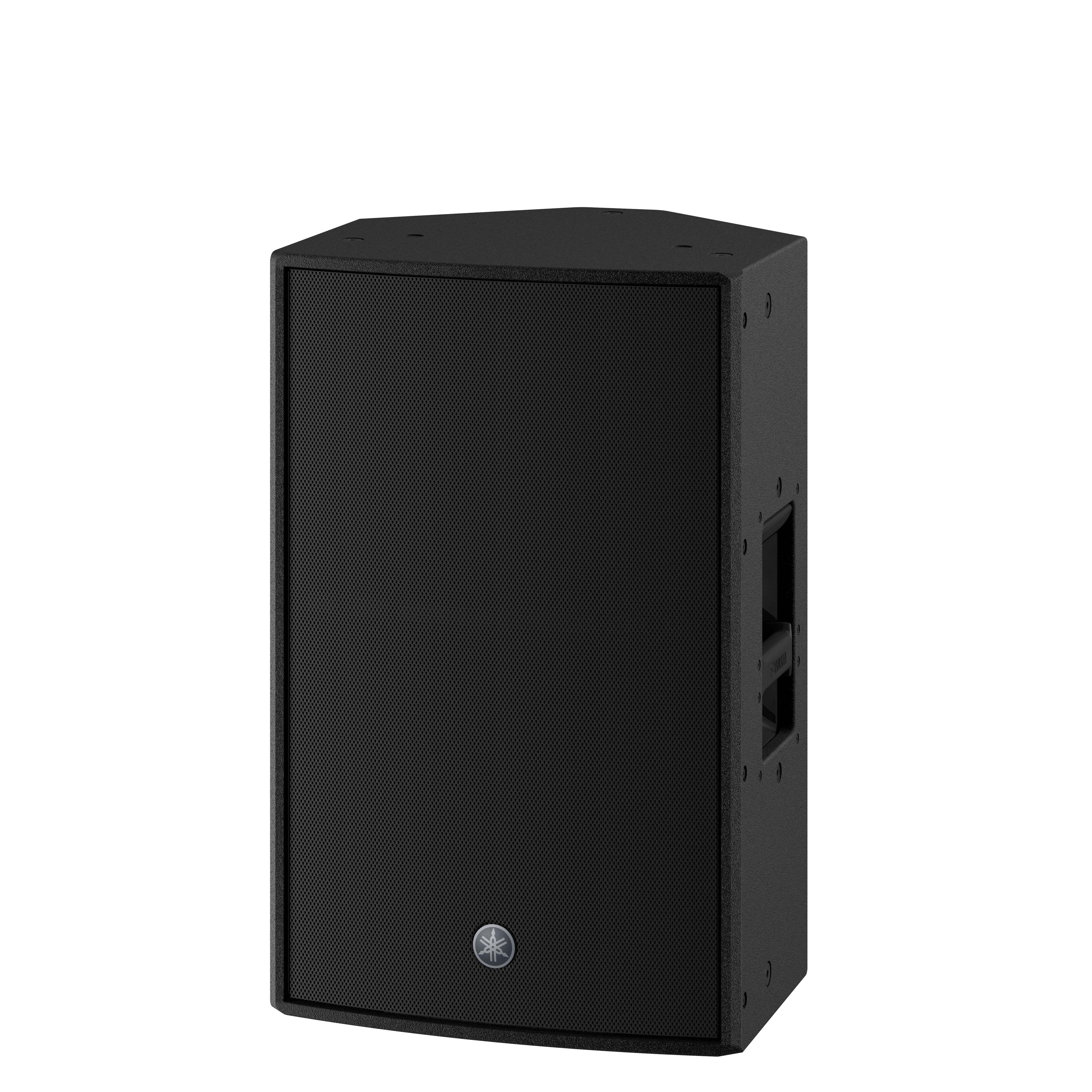

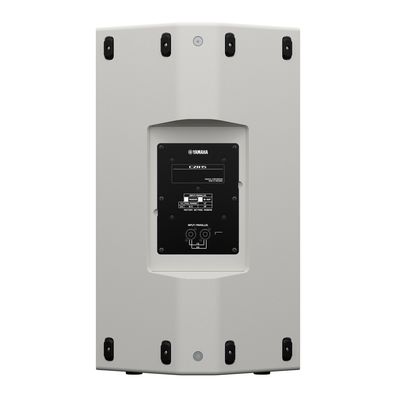

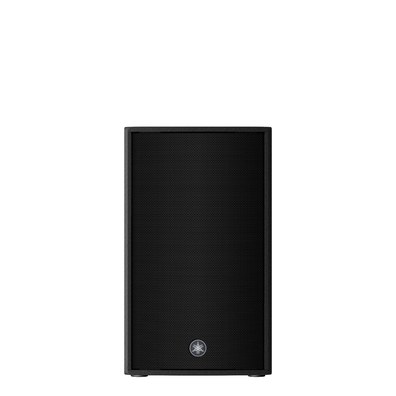

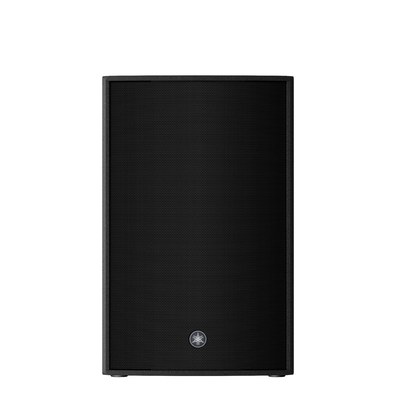

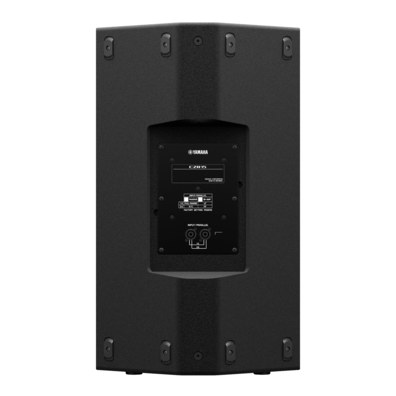

CZR15 / CZR15W 無源音箱
CZR15是一款2分頻無源音箱，在便攜輕質又堅固的設計中實現了高功率處理能力和卓越的音質性能。多功能且緊湊的外殼設計使得輕質的CZR15成為多種現場演出和固定安裝環境的理想選擇，無論是為戶外音樂節的現場樂隊還是俱樂部中的DJ，這些無源音箱都可提供清晰、高品質的聲音和令人印象深刻的低音表現。
- 2分頻無源音箱，2"HF和15"LF
- 具有雅馬哈的寬廣投射CD波導號角
- 高功率800W（PGM）電源處理和雙功放能力

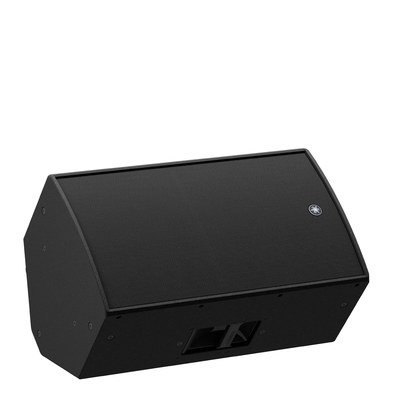

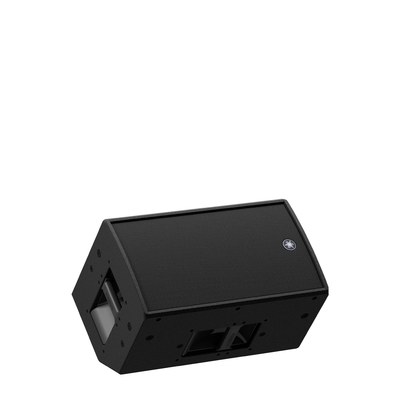

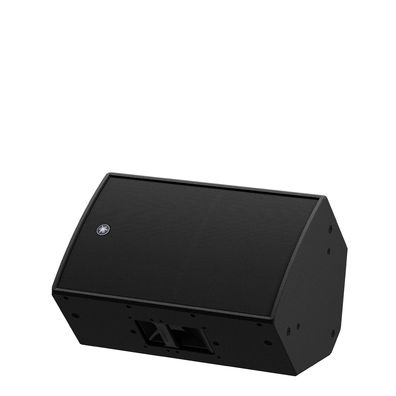

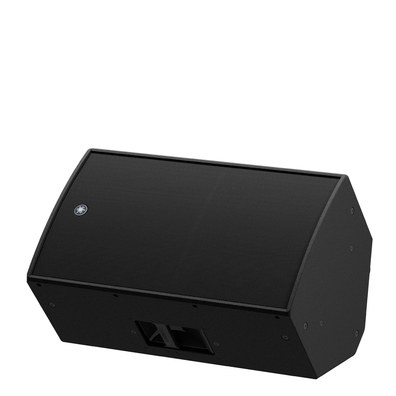

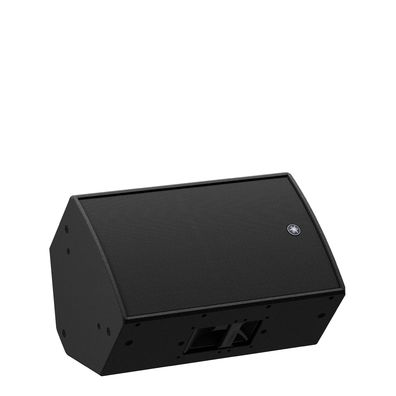

- 支持鏡像配置的地面監聽設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 雙角度支架插槽
- 可選購音箱面罩（SPCVR-DZR15）
- 可旋轉號角和多種U型支架選擇（UB-DZR15H/V）可用于吊裝，實現靈活的設置和音箱擺放
- 耐用的黑色或白色表面處理

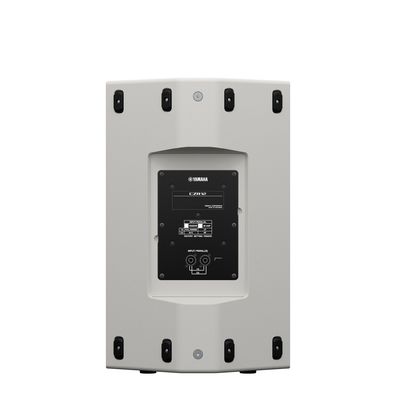

CZR12 / CZR12W 無源音箱
CZR12是一款2分頻無源音箱，在便攜輕質又堅固的設計中實現了高功率處理能力和卓越的音質性能。多功能且緊湊的外殼設計使得輕質的CZR12成為多種現場演出和固定安裝環境的理想選擇，無論是為戶外音樂節的現場樂隊還是俱樂部中的DJ，這些無源音箱都可提供清晰、高品質的聲音和令人印象深刻的低音表現。
- 2分頻無源音箱，2"HF和12"LF
- 具有雅馬哈的寬廣投射CD波導號角
- 高功率800W（PGM）電源處理和雙功放能力
- 支持鏡像配置的地面監聽設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 雙角度支架插槽
- 可選購音箱面罩（SPCVR-DZR12）
- 可旋轉號角和多種U型支架選擇（UB-DZR12H/V）可用于吊裝，實現靈活的設置和音箱擺放
- 耐用的黑色或白色表面處理

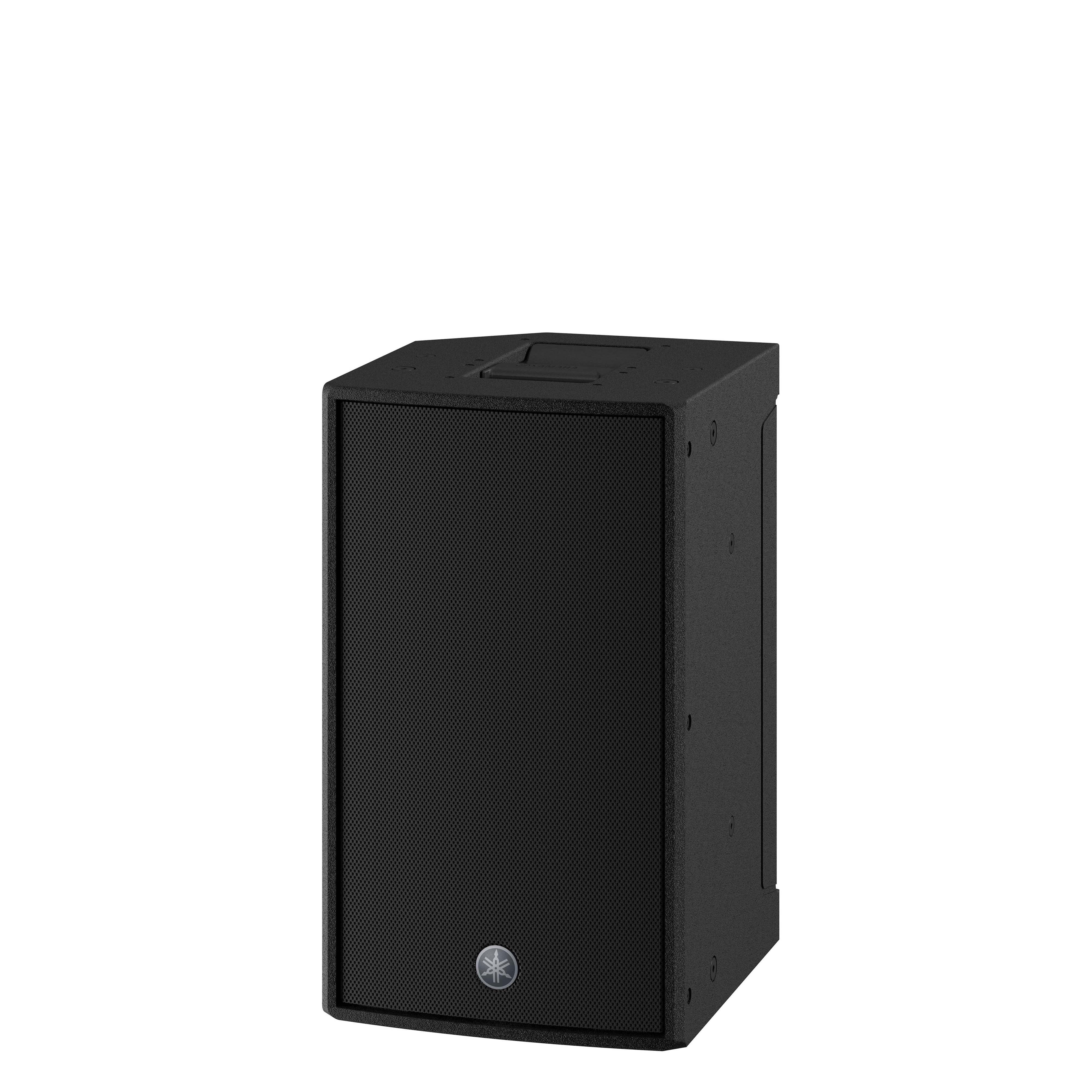

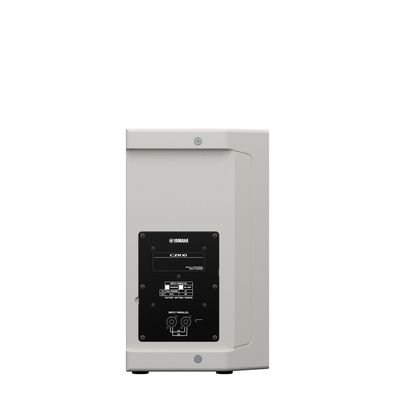

CZR10 / CZR10W 無源音箱
CZR10是一款2分頻無源音箱，在便攜輕質又堅固的設計中實現了高功率處理能力和卓越的音質性能。多功能且緊湊的外殼設計使得輕質的CZR10成為多種現場演出和固定安裝環境的理想選擇，無論是為戶外音樂節的現場樂隊還是俱樂部中的DJ，這些無源音箱都可提供清晰、高品質的聲音和令人印象深刻的低音表現。
- 2分頻無源音箱，2"HF和10"LF
- 具有雅馬哈的寬廣投射CD波導號角
- 高功率700W（PGM）電源處理和雙功放能力
- 地面監聽設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 雙角度支架插槽
- 可選購音箱面罩（SPCVR-DZR10）
- 可旋轉號角和多種U型支架選擇（UB-DZR10H/V）可用于吊裝，實現靈活的設置和音箱擺放
- 耐用的黑色或白色表面處理
靈活安裝的專注聲音

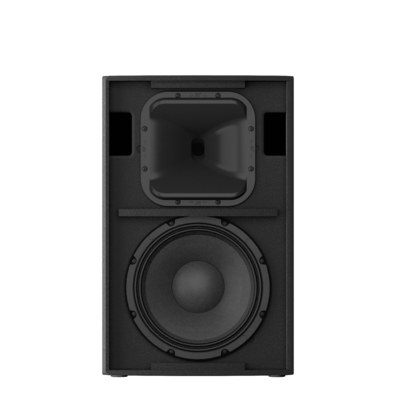

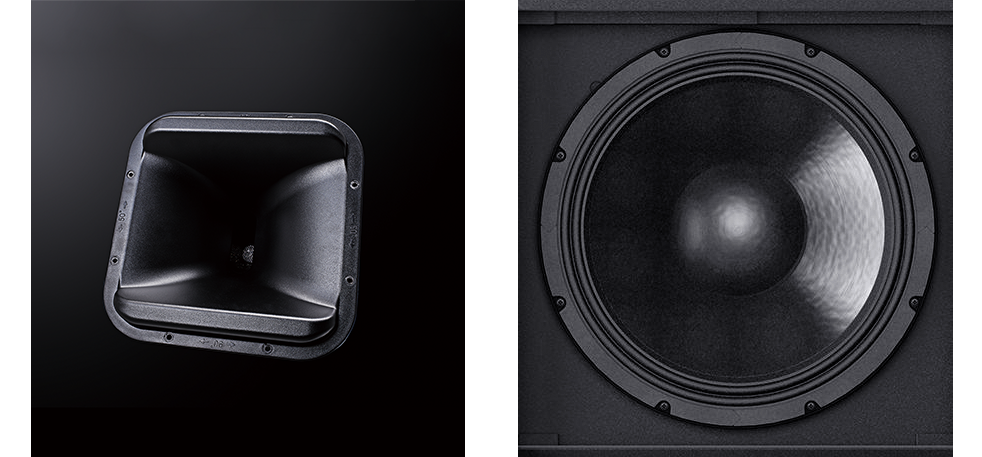

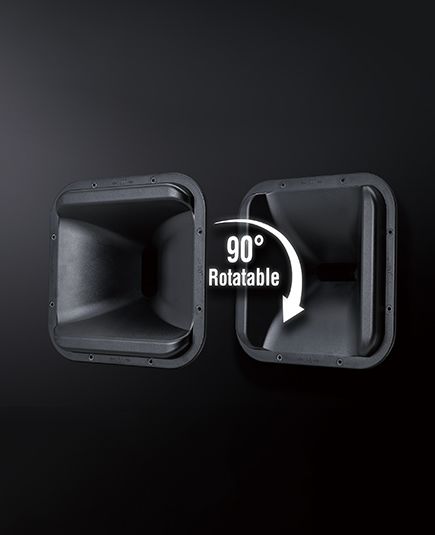

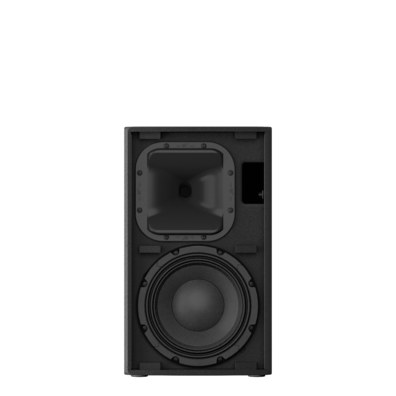

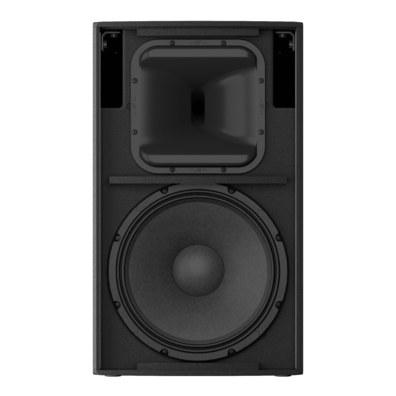

CZR系列包含15?、12?和10?三款型號，傳感器帶有壓鑄鋁框架和3?音圈，可提供超高功率輸入，輕質又強大的釹磁鐵有助于為低音增加沖擊力和動力。高頻單元通過2?音圈和釹磁鐵，可從鈦膜片上獲得生動、震撼的高音。與DZR系列一樣，CZR系列也采用可旋轉恒指向性號角設計（CZR15為90°x 50°，CZR12和CZR10為90°x 60°），提升垂直或水平安裝的靈活性。
同級別產品中最佳的聲壓級性能
CZR15和CZR12均可以產生129dB的聲壓級，CZR15和CZR12的額定功率為800W，CZR10在無源模式下的額定功率為700W。每款CZR型號還配備了雙功放模式，以最大限度地提高性能。

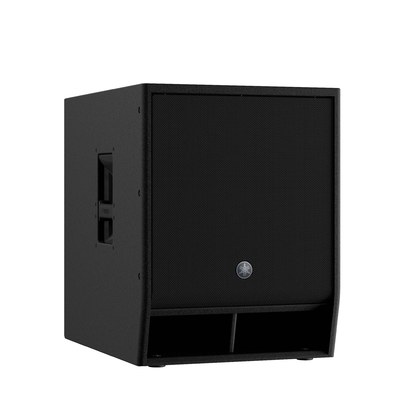

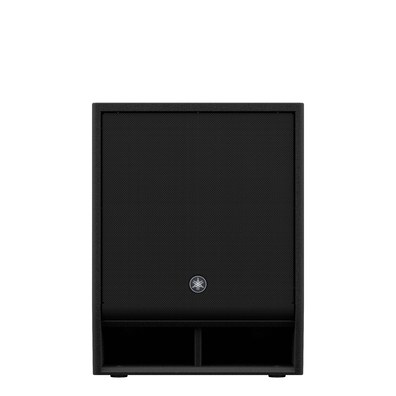

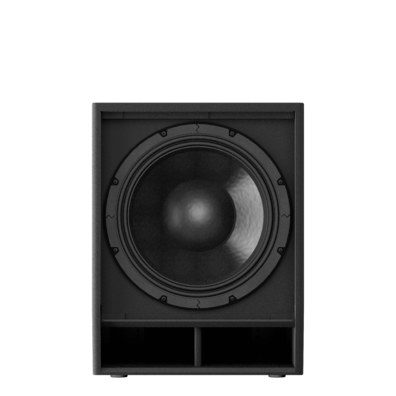

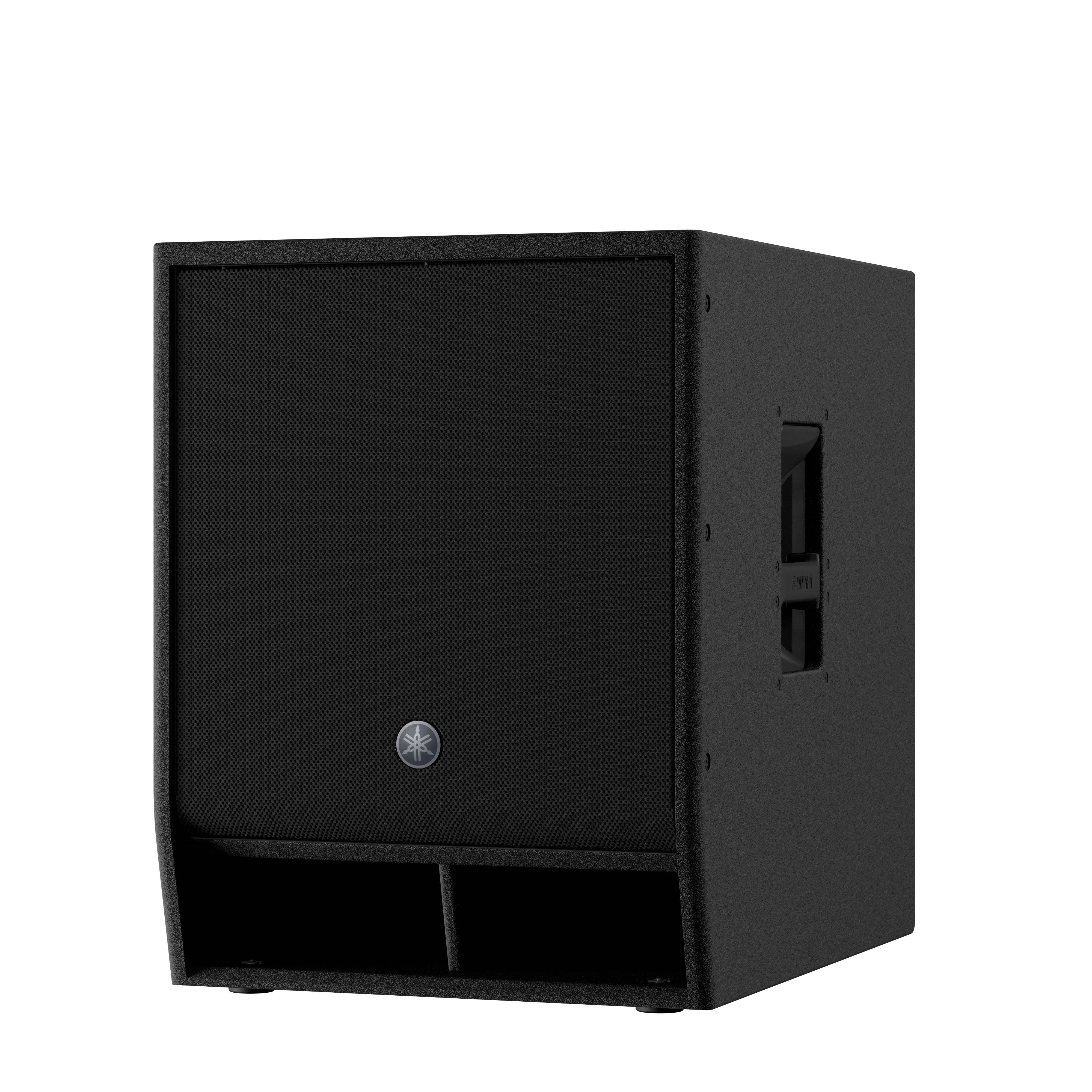

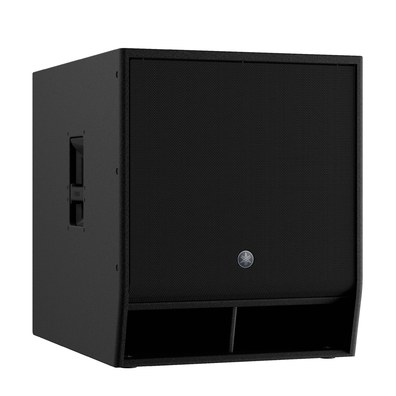

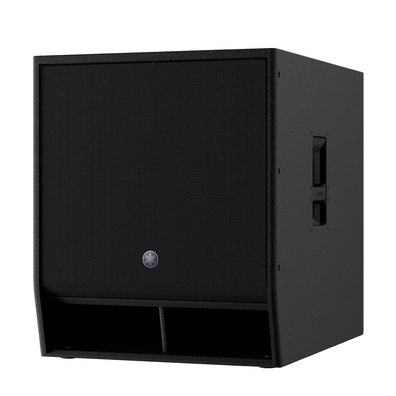

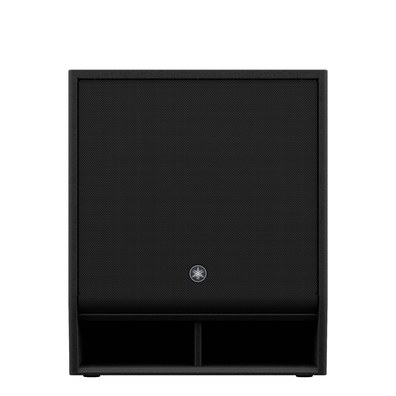

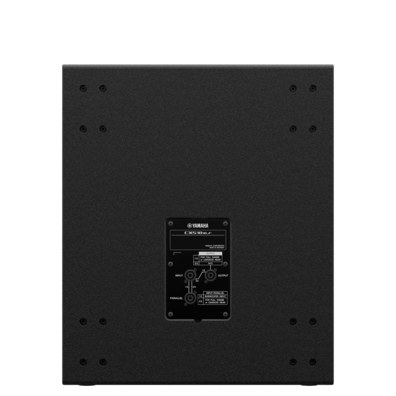

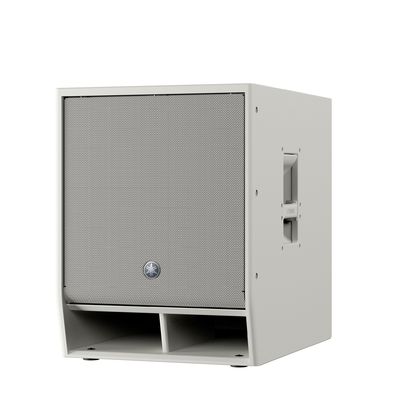

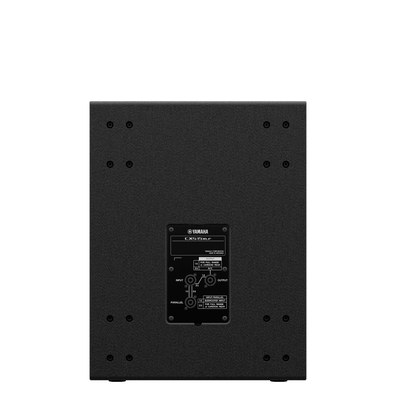

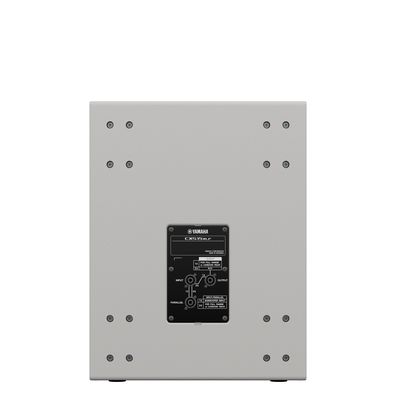

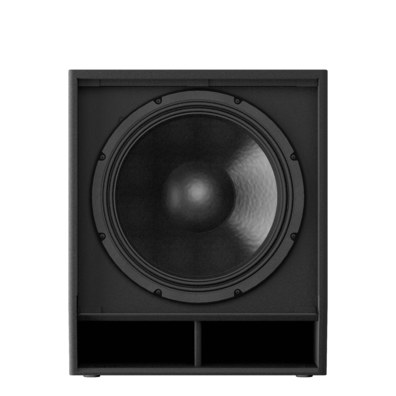

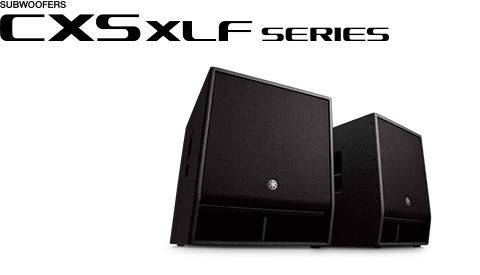

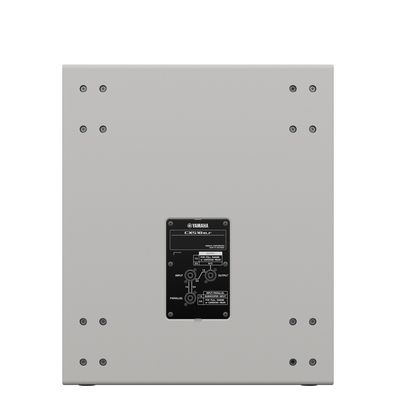

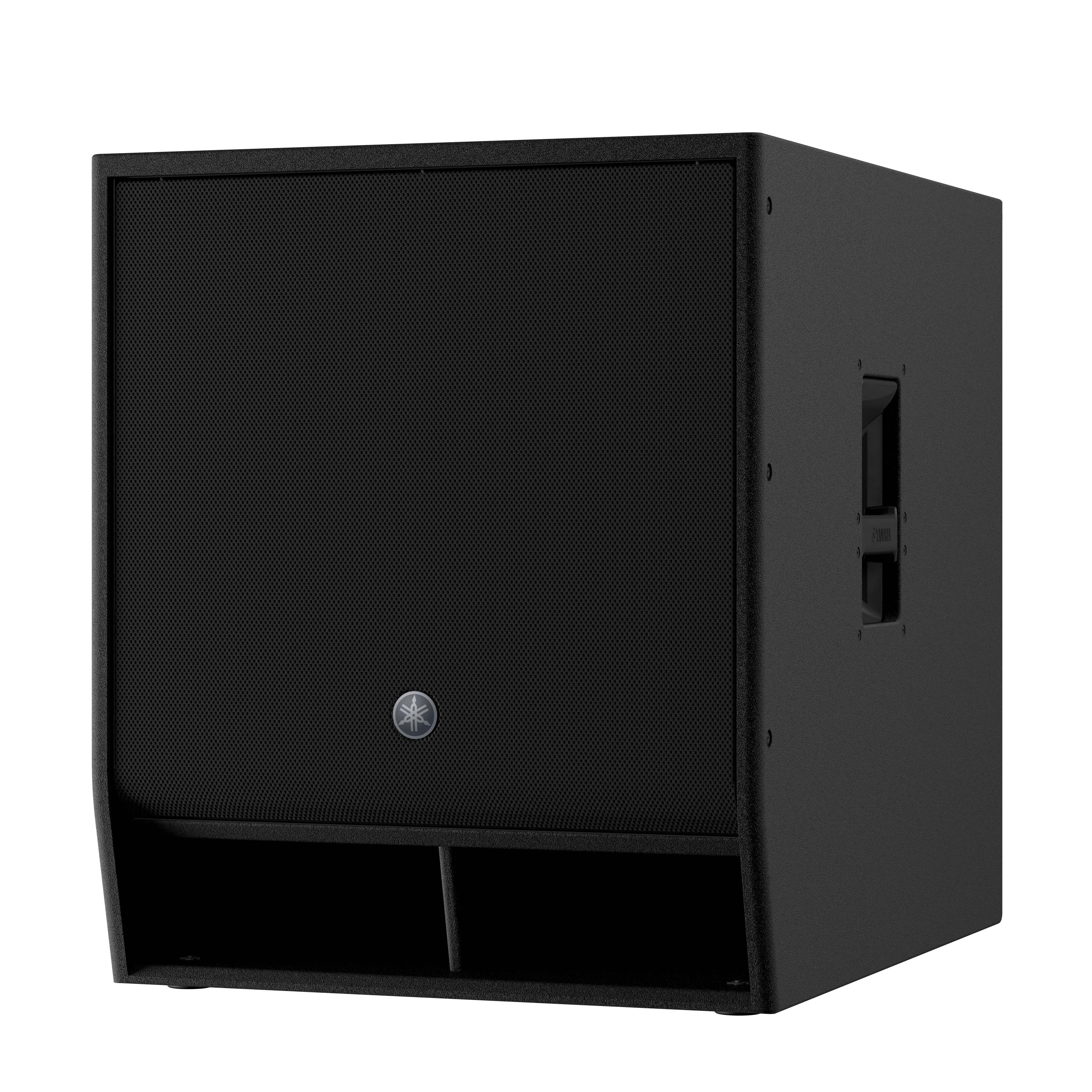

CXS XLF系列包含兩款無源超低音音箱，即CXS18XLF（18英寸）和CXS15XLF（15英寸），這兩款超低音音箱可以將系統的低頻下潛至29Hz，從而達到低頻震動的能力。Neutrik speakON NL4MP接口提供安全、可靠和靈活的連接。CXS XLF系列自帶兩個輸入/并聯接口可用于多個超低音音箱連接，另有一個獨特的輸出接口，可靈活設置至CZR全頻音箱或心形模式設置。它能夠與單根4極speakON線纜進行更簡單的連接。

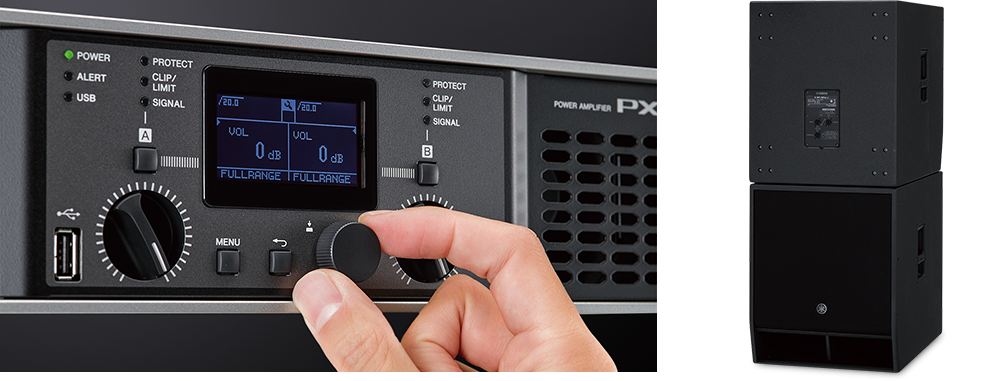

智能處理，將系統性能最大化
當與雅馬哈PX系列功率放大器或其他兼容的信號處理器組合使用時，CZR系列無源音箱可以充分利用專用揚聲器處理器的調諧設置。此外，與DXS XLF型號一樣，CXS XLF超低音音箱可以在心形模式下使用，由處理器提供專用的DSP設置（有關更多信息，請訪問雅馬哈專業音響網站）。
優質的材料，經歷過路面考驗的韌性
經過特別設計的外殼采用輕質耐用的優質膠合板，帶有防劃傷的堅固聚脲涂層，提升運輸過程中的便攜性和耐用性，兩個不同的插槽可用于-7°傾斜安裝或水平安裝。CXS XLF配有35mm支架插槽和M20螺紋插座，以支持全頻音箱的安裝。

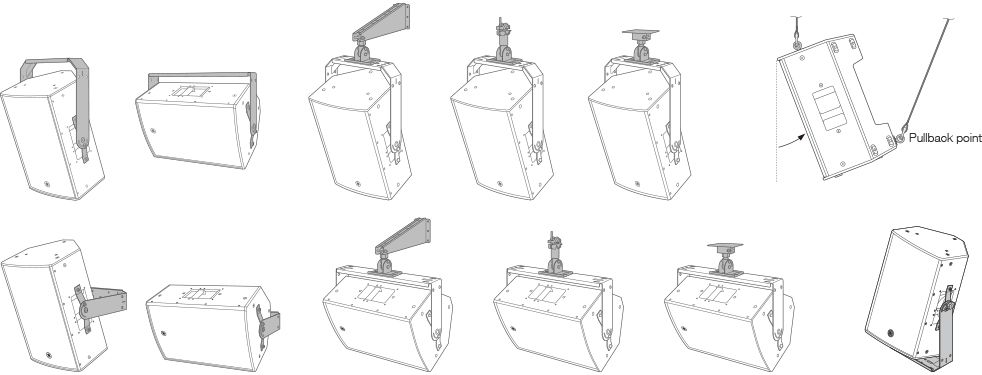

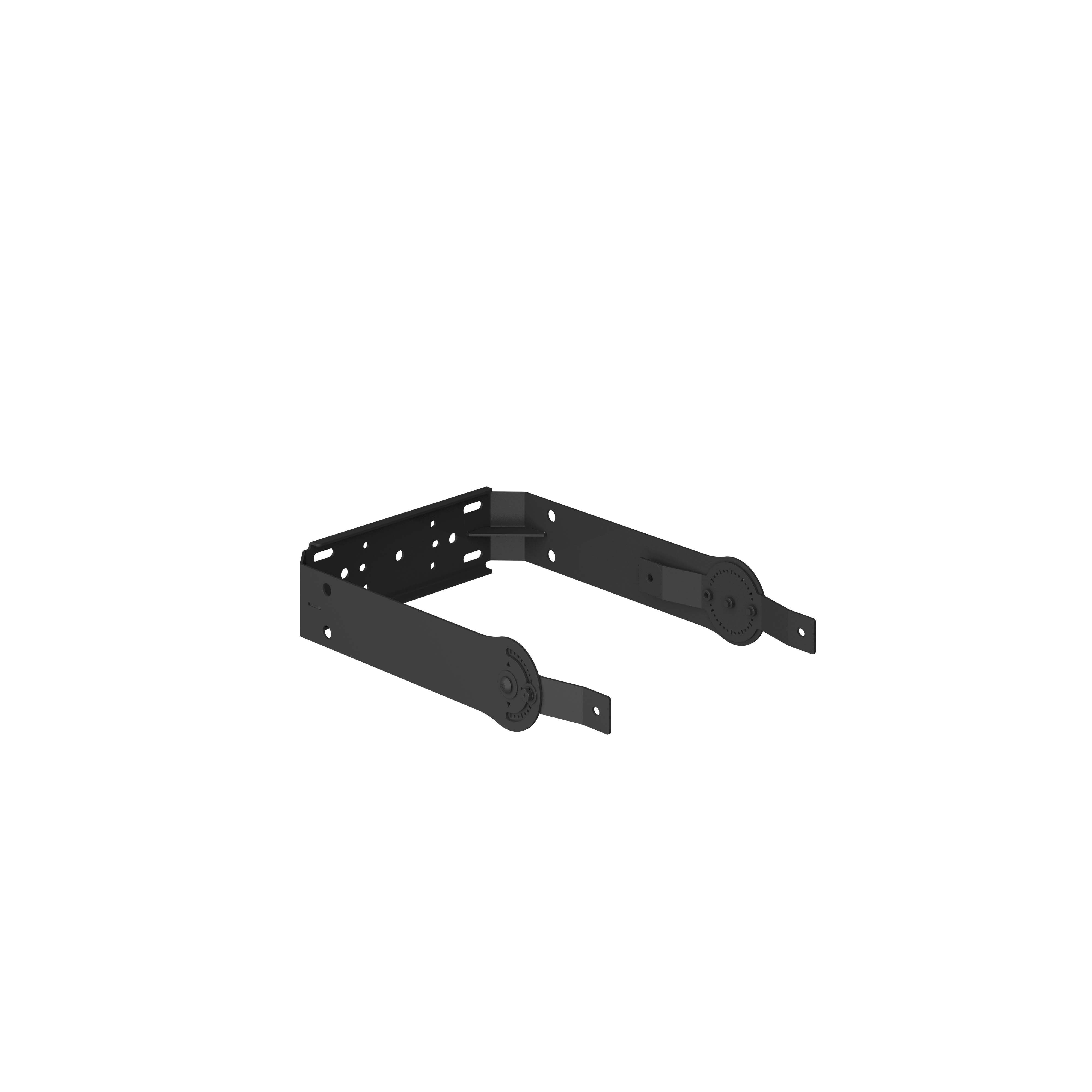

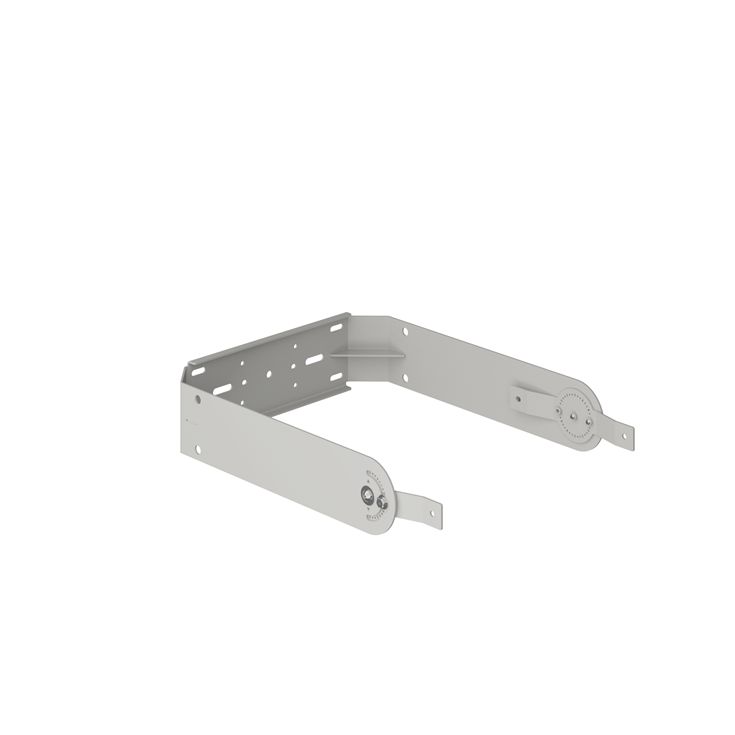

靈活的安裝選擇

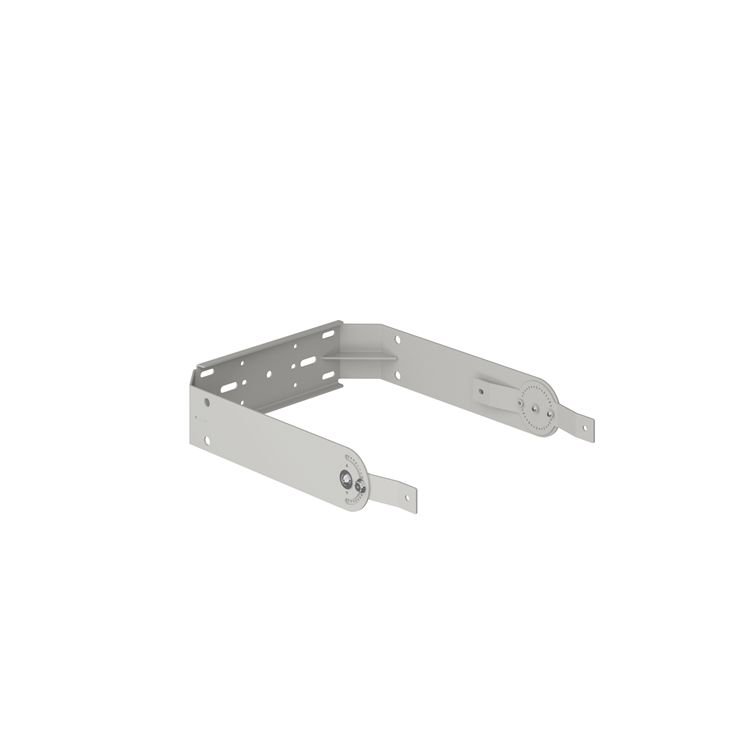

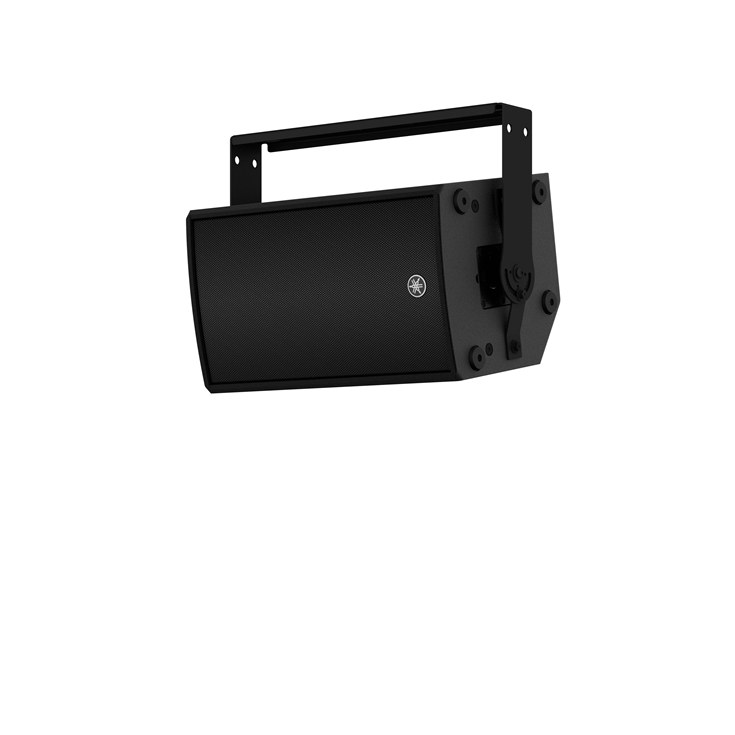

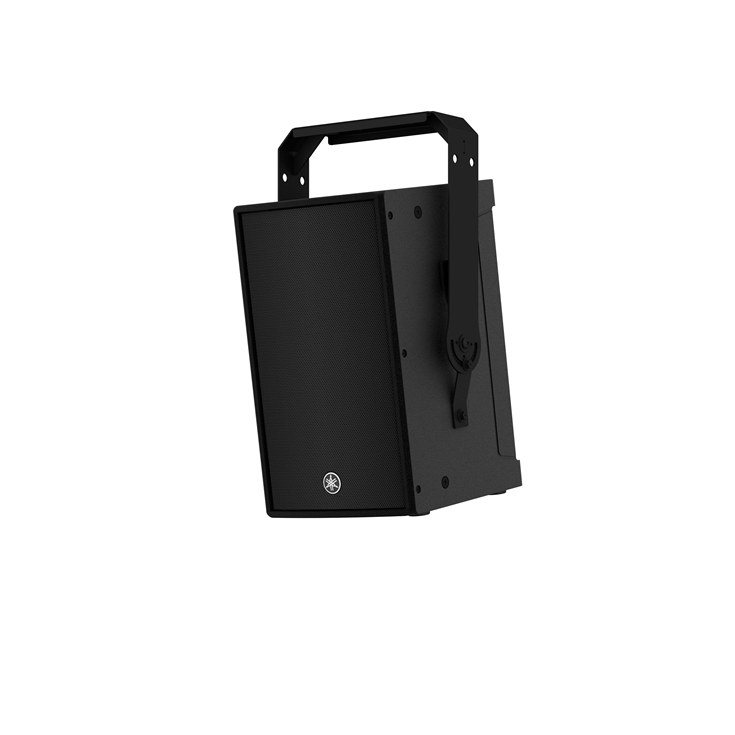

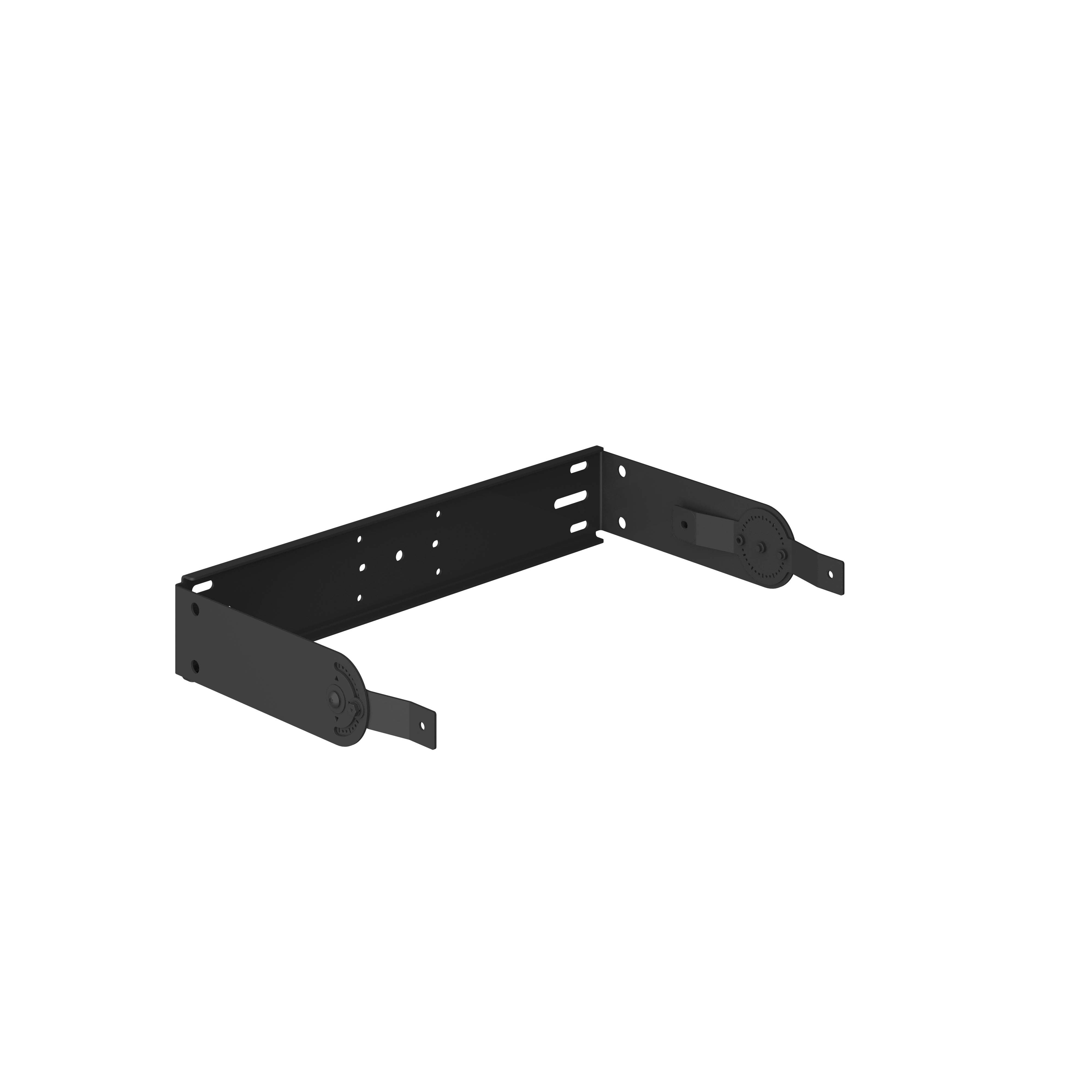

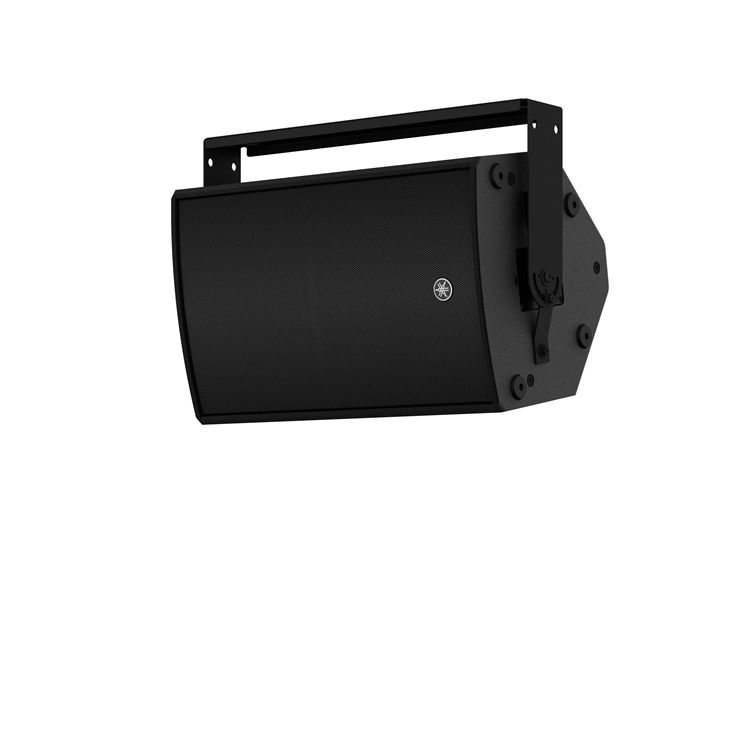

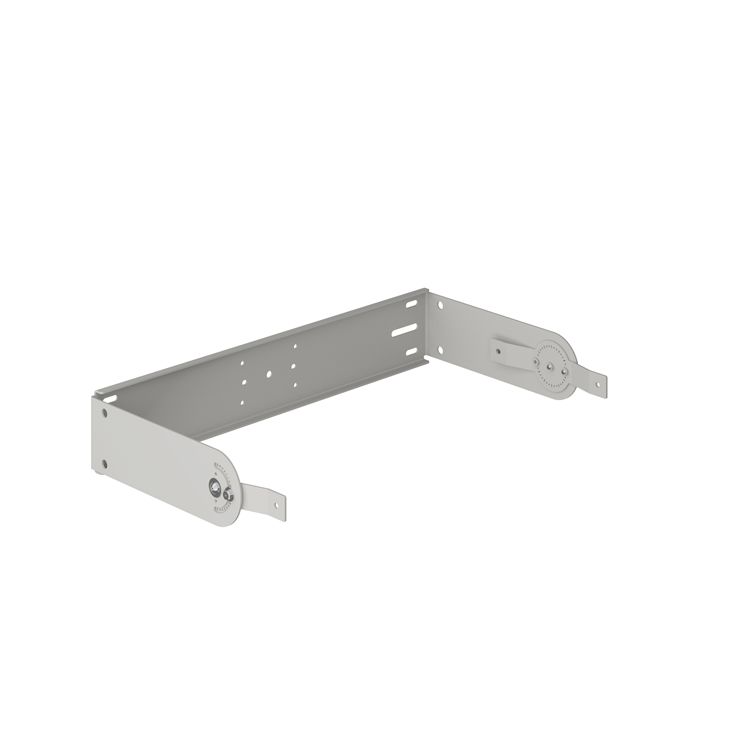

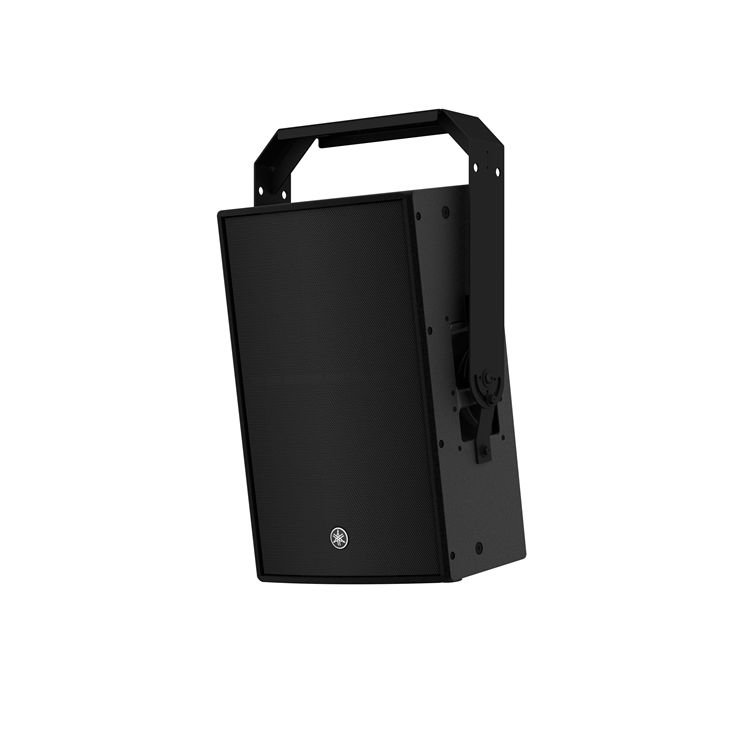

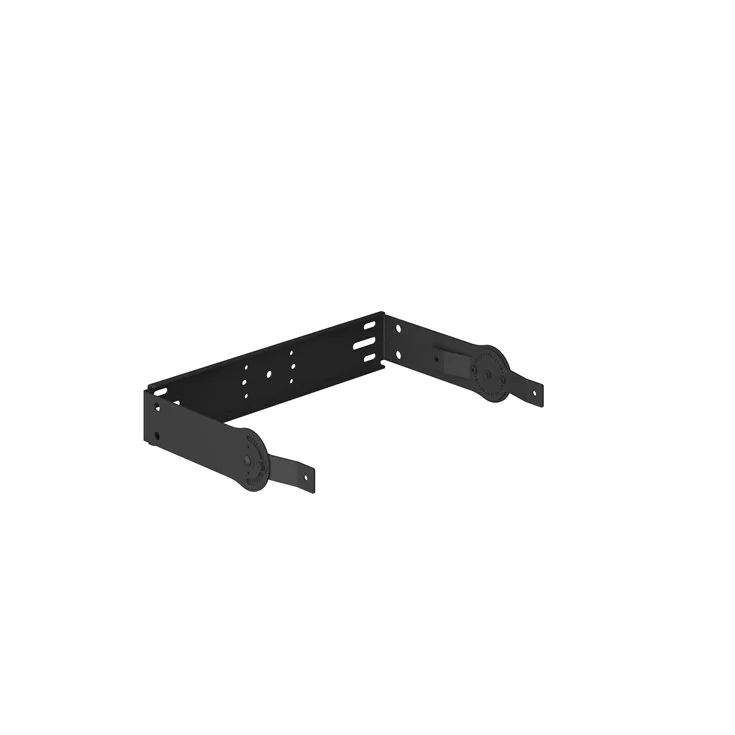

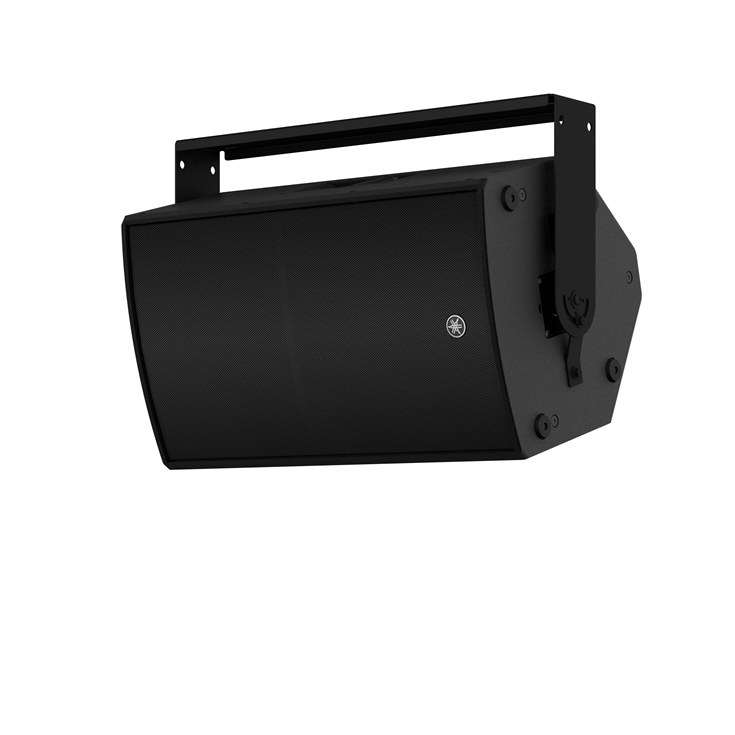

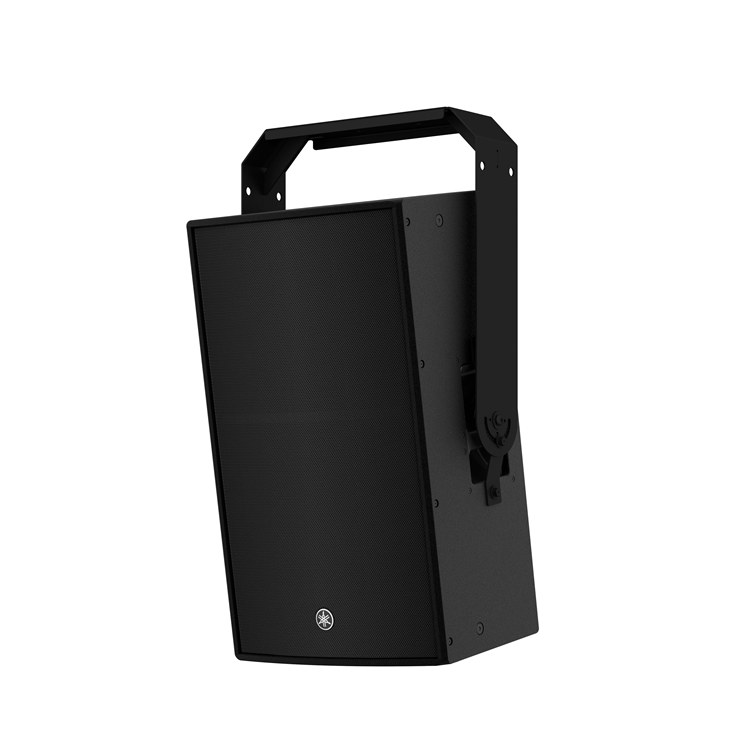

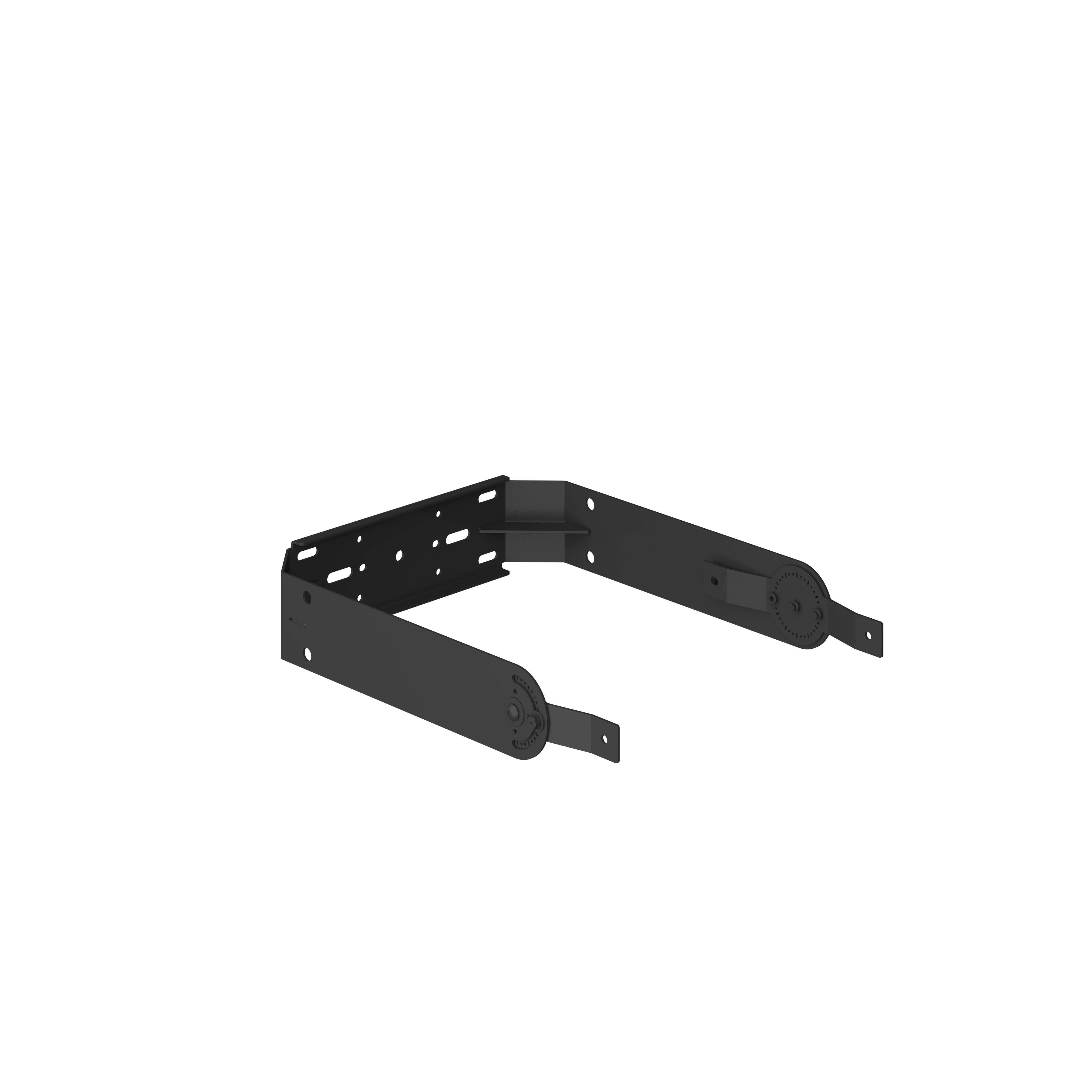

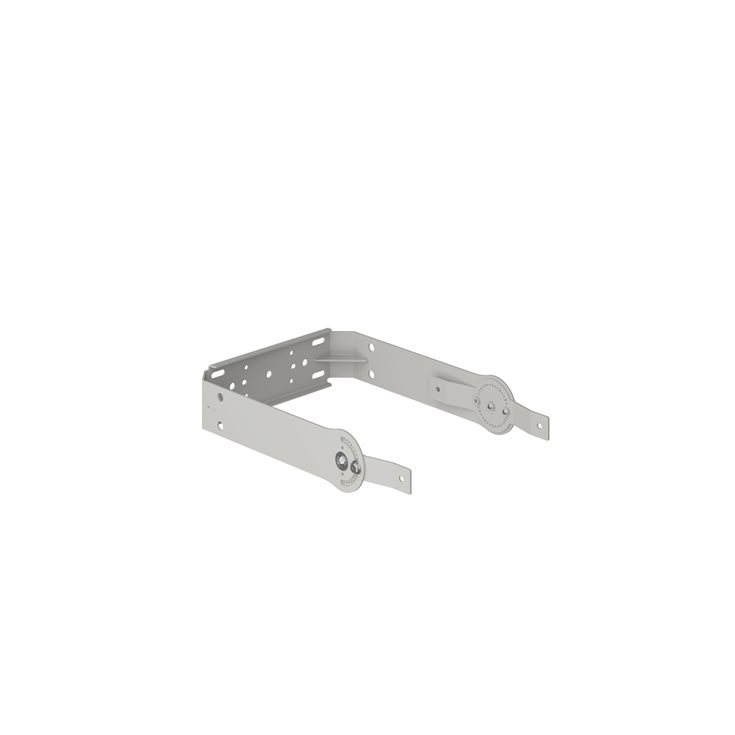

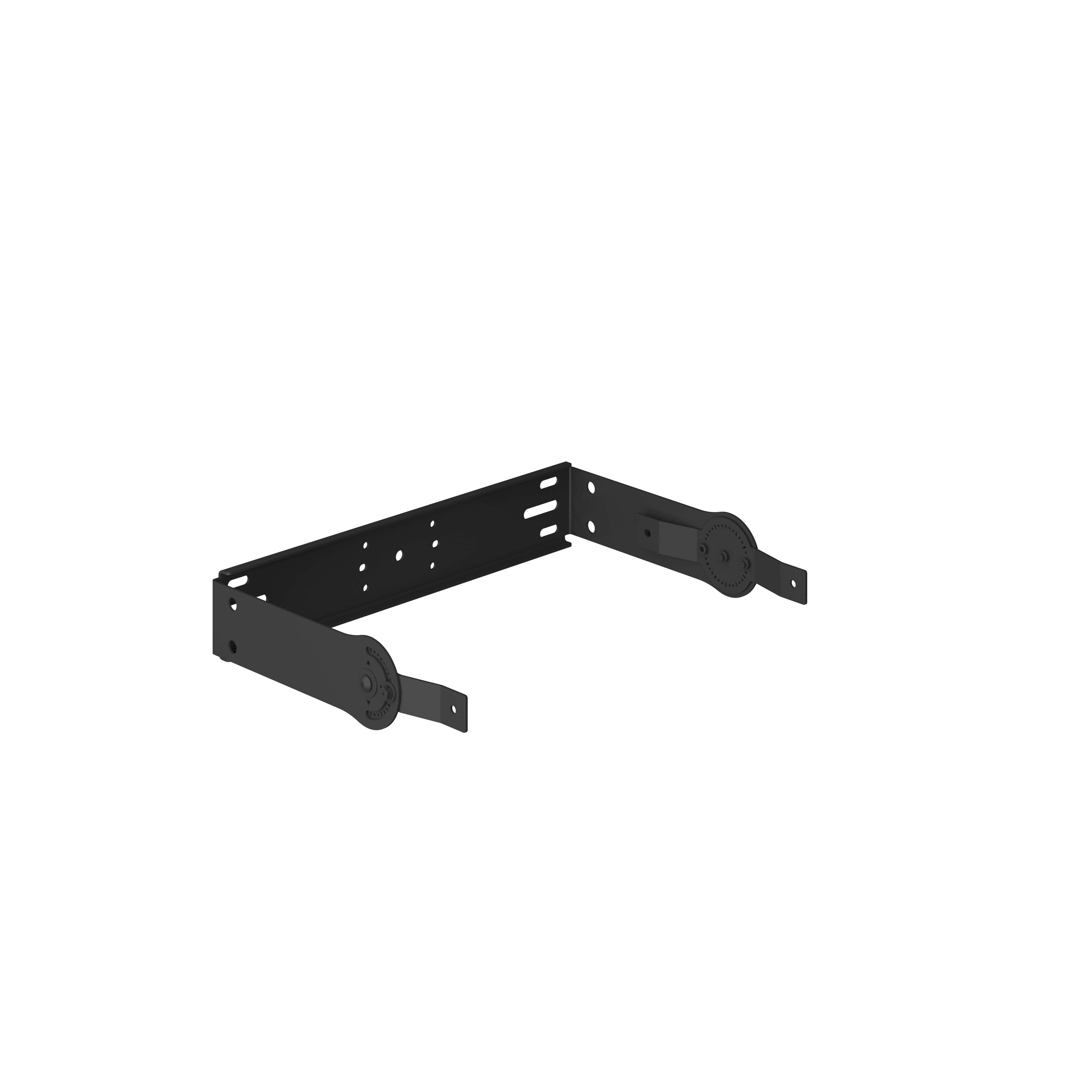

CZR系列無源音箱配備許多吊裝孔，適用于任何安裝環境，允許使用標準吊環螺栓進行裝配應用*。另有專用的U型支架可供選擇，便于飛行式/懸掛安裝。*不包括吊環螺栓。

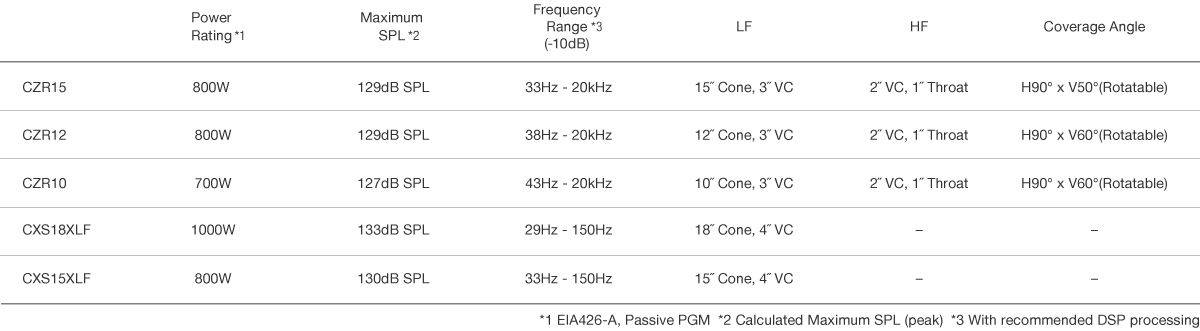

| CZR15 / CZR15W | CZR12 / CZR12W | CZR10 / CZR10W | CXS18XLF / CXS18XLFW | CXS15XLF / CXS15XLFW | ||
|---|---|---|---|---|---|---|
| 一般規格 | ||||||
| 揚聲器類型 | 2分頻音箱，低音反射式 | 2分頻音箱，低音反射式 | 2分頻音箱，低音反射式 | 超低音音箱，低音反射式 | 超低音音箱，低音反射式 | |
| 頻率響應（-10dB） | 被動分頻43 Hz - 20 kHz，標準（*1）：34 Hz - 20 kHz，FOH（*1）：33 Hz - 20 kHz | 被動分頻43 Hz - 20 kHz，標準（*1）：42 Hz - 20 kHz，FOH（*1）：38 Hz - 20 kHz | 被動分頻43 Hz - 20 kHz，標準（*1）：46 Hz - 20 kHz，FOH（*1）：43 Hz - 20 kHz | 被動分頻32 Hz - 3kHz，標準（*1）：32 Hz - 150 Hz延伸（*1）：29 Hz - 150 Hz | 被動分頻33 Hz - 3.5kHz，標準（*1）：35 Hz - 150 Hz延伸（*1）：33 Hz - 150 Hz | |
| 覆蓋區域 | H90? x V50? 可旋轉恒指向性號角 | H90? x V60? 可旋轉恒指向性號角 | H90? x V60? 可旋轉恒指向性號角 | - | - | |
| 地面返聽角度 | 50° 對稱 | 50° 對稱 | 50° | - | - | |
| 單元 | LF | 15"錐形單元，3"音圈，釹磁鐵 | 12"錐形單元，3"音圈，釹磁鐵 | 10"錐形單元，3"音圈，釹磁鐵 | 18"錐形單元，4"音圈，鐵氧體磁鐵 | 15"錐形單元，4"音圈，鐵氧體磁鐵 |
| HF | 2" 音圈，1" 口徑壓縮單元，鈦膜，釹磁鐵 | 2" 音圈，1" 口徑壓縮單元，鈦膜，釹磁鐵 | 2" 音圈，1" 口徑壓縮單元，鈦膜，釹磁鐵 | - | - | |
| 分頻點 | 2.0 kHz | 2.0 kHz | 2.5 kHz | - | - | |
| 額定功率 | NOISE | 被動分頻（EIA 426-A）400W，主動分頻LF（EIA 426-A）：400W，HF（AES）：50W | 被動分頻（EIA 426-A）400W，主動分頻LF（EIA 426-A）：400W，HF（AES）：50W | 被動分頻（EIA 426-A）350 W，主動分頻LF（EIA 426-A）：350W，HF（AES）：50W | 500 W（EIA 426-A） | 400 W（EIA 426-A） |
| PGM | 被動分頻（EIA 426-A）800 W，主動分頻LF（EIA 426-A）：800W，HF（AES）：100W | 被動分頻（EIA 426-A）800 W，主動分頻LF（EIA 426-A）：800W，HF（AES）：100W | 被動分頻（EIA 426-A）700 W，主動分頻LF（EIA 426-A）：700W，HF（AES）：100W | 1000 W (EIA 426-A) | 800 W (EIA 426-A) | |
| PEAK | 被動分頻（EIA 426-A）1600 W，主動分頻LF（EIA 426-A）：1600W，HF（AES）：200W | 被動分頻（EIA 426-A）1600 W，主動分頻LF（EIA 426-A）：1600W，HF（AES）：200W | 被動分頻（EIA 426-A）1400 W，主動分頻LF（EIA 426-A）：1400W，HF（AES）：200W | 2000 W (EIA 426-A) | 1600 W (EIA 426-A) | |
| 額定阻抗 | 被動分頻8Ω，主動分頻LF：8Ω，HF：16Ω | 被動分頻8Ω，主動分頻LF：8Ω，HF：16Ω | 被動分頻8Ω，主動分頻LF：8Ω，HF：16Ω | 8Ω | 8Ω | |
| SPL | 靈敏度（1W；1m軸上） | 被動分頻97 dB SPL，主動分頻：LF：99dB SPL，HF：108dB SPL | 被動分頻97 dB SPL，主動分頻：LF：97dB SPL，HF：108dB SPL | 被動分頻97 dB SPL，主動分頻：LF：95dB SPL，HF：108dB SPL | 100dB *2 | 98dB *2 |
| 峰值（計算值） | 被動分頻129 dB SPL，主動分頻：LF：131dB SPL，HF：131dB SPL | 被動分頻129 dB SPL，主動分頻：LF：129dB SPL，HF：131dB SPL | 被動分頻127 dB SPL，主動分頻：LF：127dB SPL，HF：131dB SPL | 133 dB *2 | 130 dB *2 | |

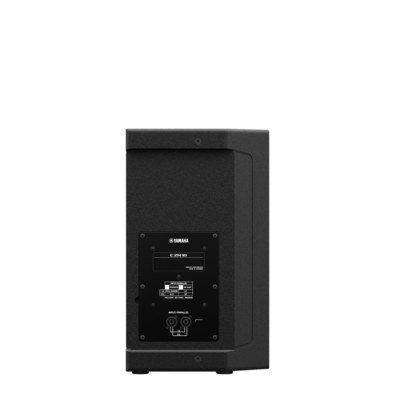

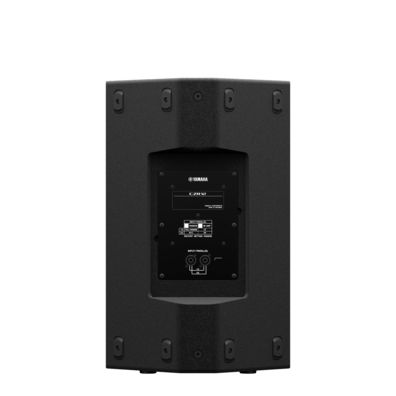

| I/O接口 | SpeakON NL4MP x 2（并聯） | SpeakON NL4MP x 2（并聯） | SpeakON NL4MP x 2（并聯） | SpeakON NL4MP x 3（并聯 x2、輸出 x1） | SpeakON NL4MP x 3（并聯 x2、輸出 x1） | |
| 把手 | 鋁壓鑄框架，側面 x 2 | 鋁壓鑄框架，側面 x 2 | 鋁壓鑄框架，頂面 x 1，側面 x 1 | 鋁壓鑄框架，側面 x 2 | 鋁壓鑄框架，側面 x 2 | |
| 支架插槽 | Φ35 mm x2 (0° 或 -7°) | Φ35 mm x2 (0° 或 -7°) | Φ35 mm x2 (0° 或 -7°) | Φ35 mm（深度80mm），M20（螺紋深度 25mm） | Φ35 mm（深度80mm），M20（螺紋深度 25mm） | |
| 吊裝點 | M10 x 12 | M10 x 12 | M10 x 8, M8 x 2 | - | - | |
| 外形尺寸 | W | 450 mm (17.7") | 410 mm (16.1") | 315 mm (12.4") | 550 mm (21.6") | 450 mm (17.7") |
| H | 761 mm (30.0")（含橡膠腳墊） | 646 mm (25.4")（含橡膠腳墊） | 537 mm (21.1")（含橡膠腳墊） | 657 mm (25.9")（含橡膠腳墊） | 587 mm (23.1")（含橡膠腳墊） | |
| D | 460 mm (18.1") | 394 mm (15.5") | 345 mm (13.6") | 720 mm (28.4") | 600 mm (23.6") | |
| 凈重 | 21.3 kg (47.0 lbs) | 18.0 kg (39.7 lbs) | 14.0 kg (30.9 lbs) | 43.6kg (96.1 lbs) | 35.6kg (78.5 lbs) | |
| 選項 | 支架：UB-DZR15H/V，面罩：SPCVR-DZR15 | 支架：UB-DZR12H/V，面罩：SPCVR-DZR12 | 支架：UB-DZR10H/V，面罩：SPCVR-DZR10 | 面罩：SPCVR-DXS18X，腳輪：SPW-1 | 面罩：SPCVR-DXS15X，腳輪：SPW-1 | |
| 其他 | 外殼材質、涂層、顏色：膠合板、耐用的聚脲涂層、黑色/白色 | 外殼材質、涂層、顏色：膠合板、耐用的聚脲涂層、黑色/白色 | 外殼材質、涂層、顏色：膠合板、耐用的聚脲涂層、黑色/白色 | 外殼材質、涂層、顏色：膠合板、耐用的聚脲涂層、黑色/白色 | 外殼材質、涂層、顏色：膠合板、耐用的聚脲涂層、黑色/白色 | |
- *1：帶推薦的DSP處理。
- *2：半空間（2π）

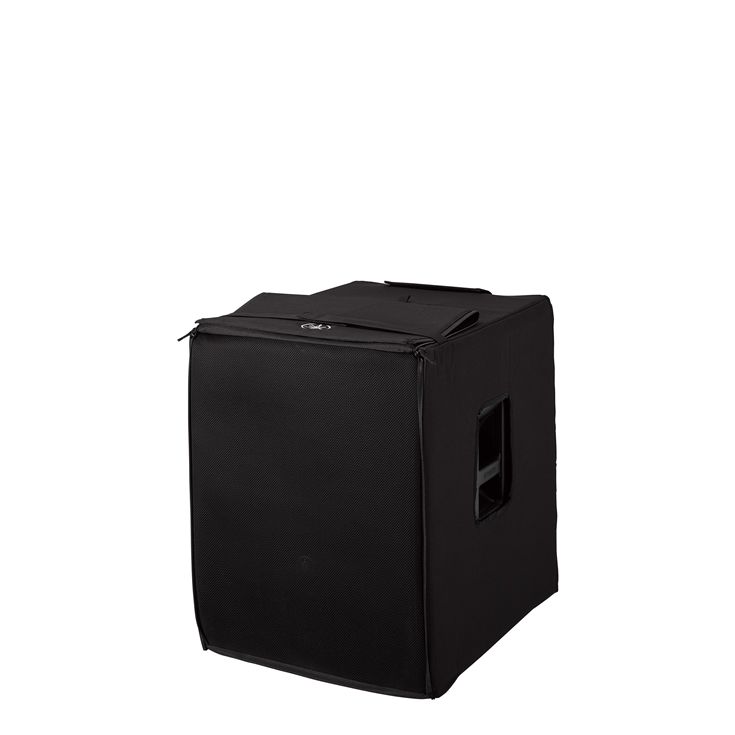

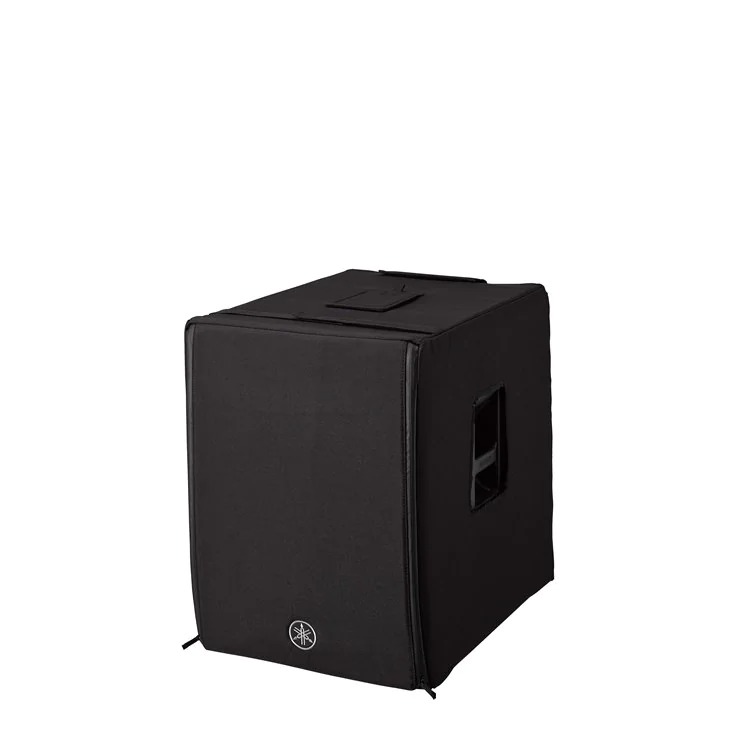

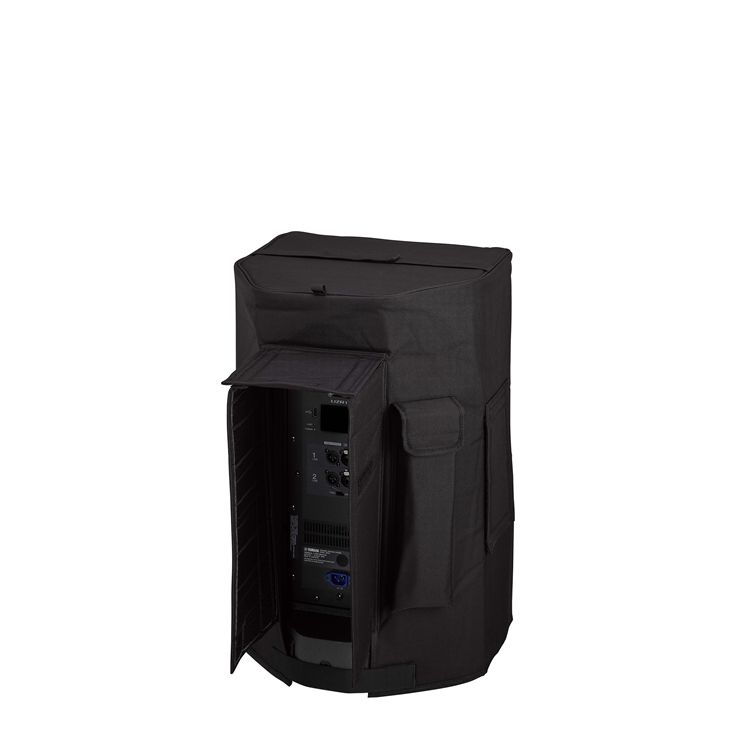

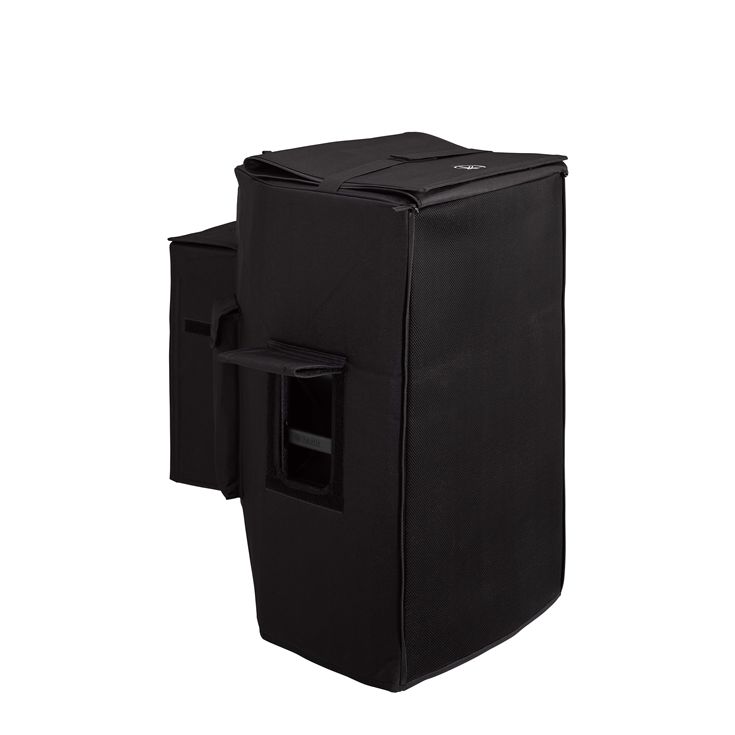

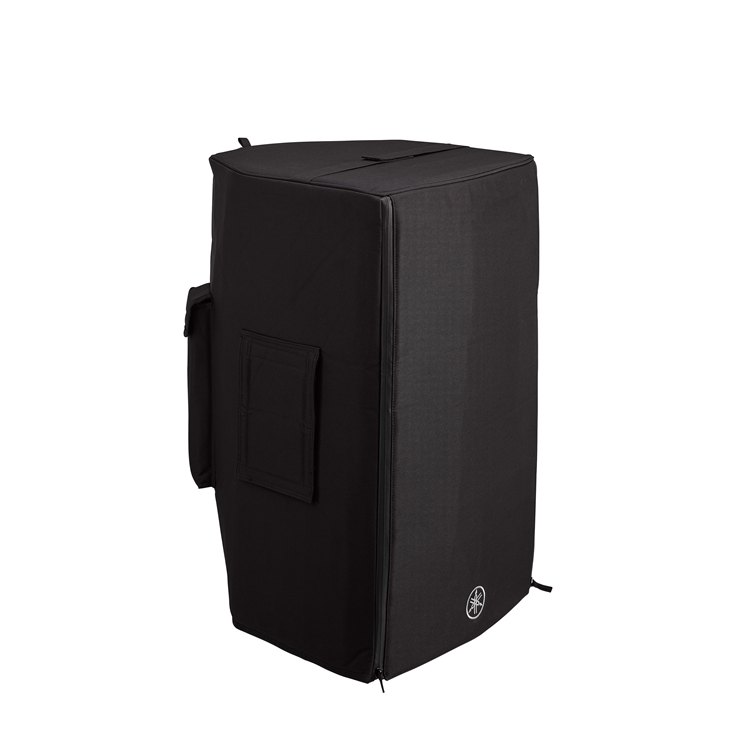

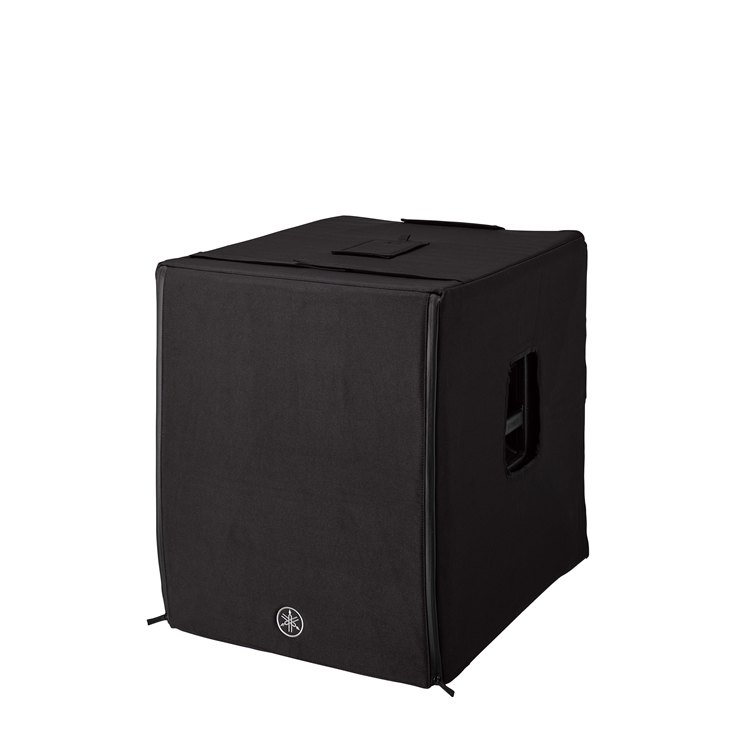

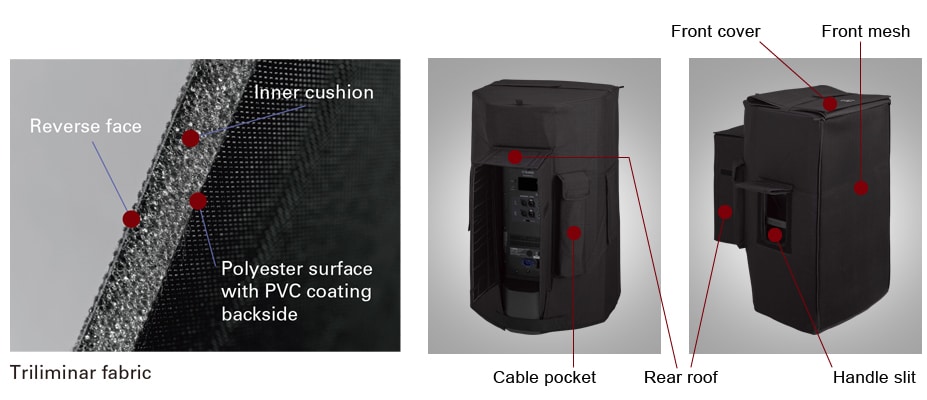

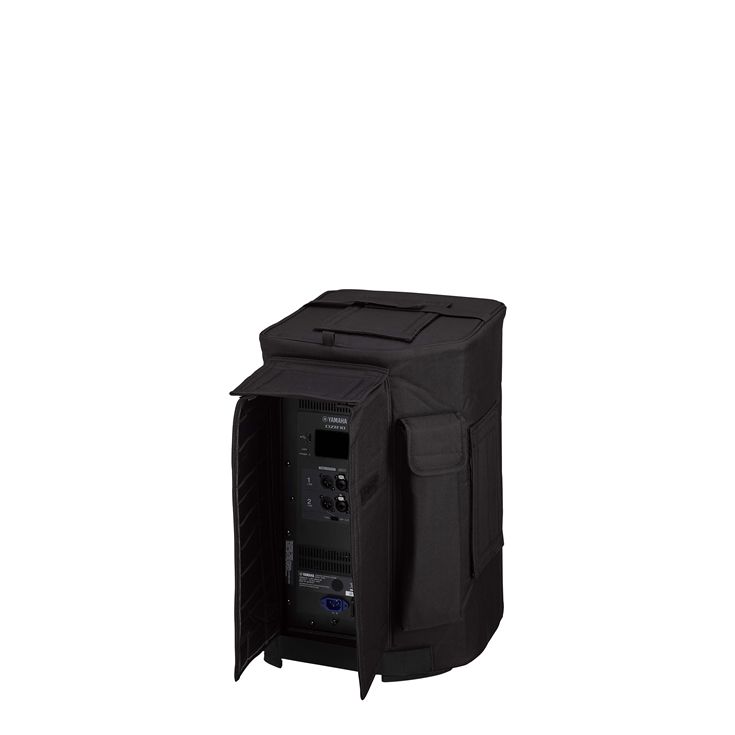

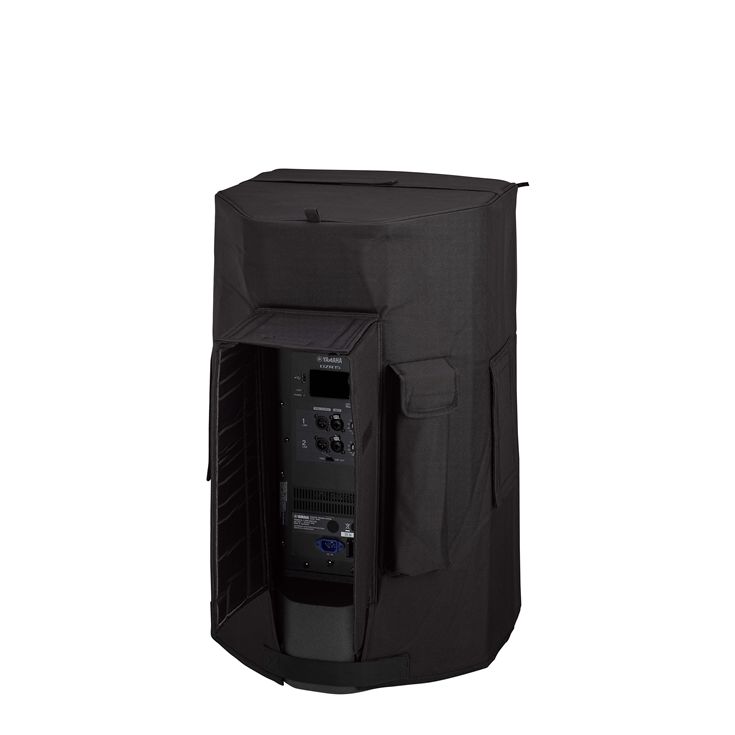

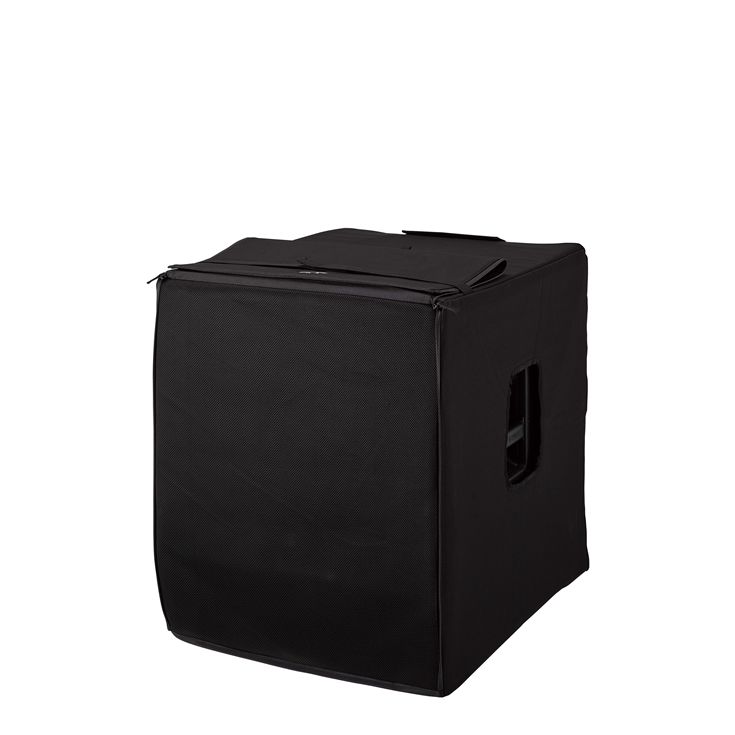

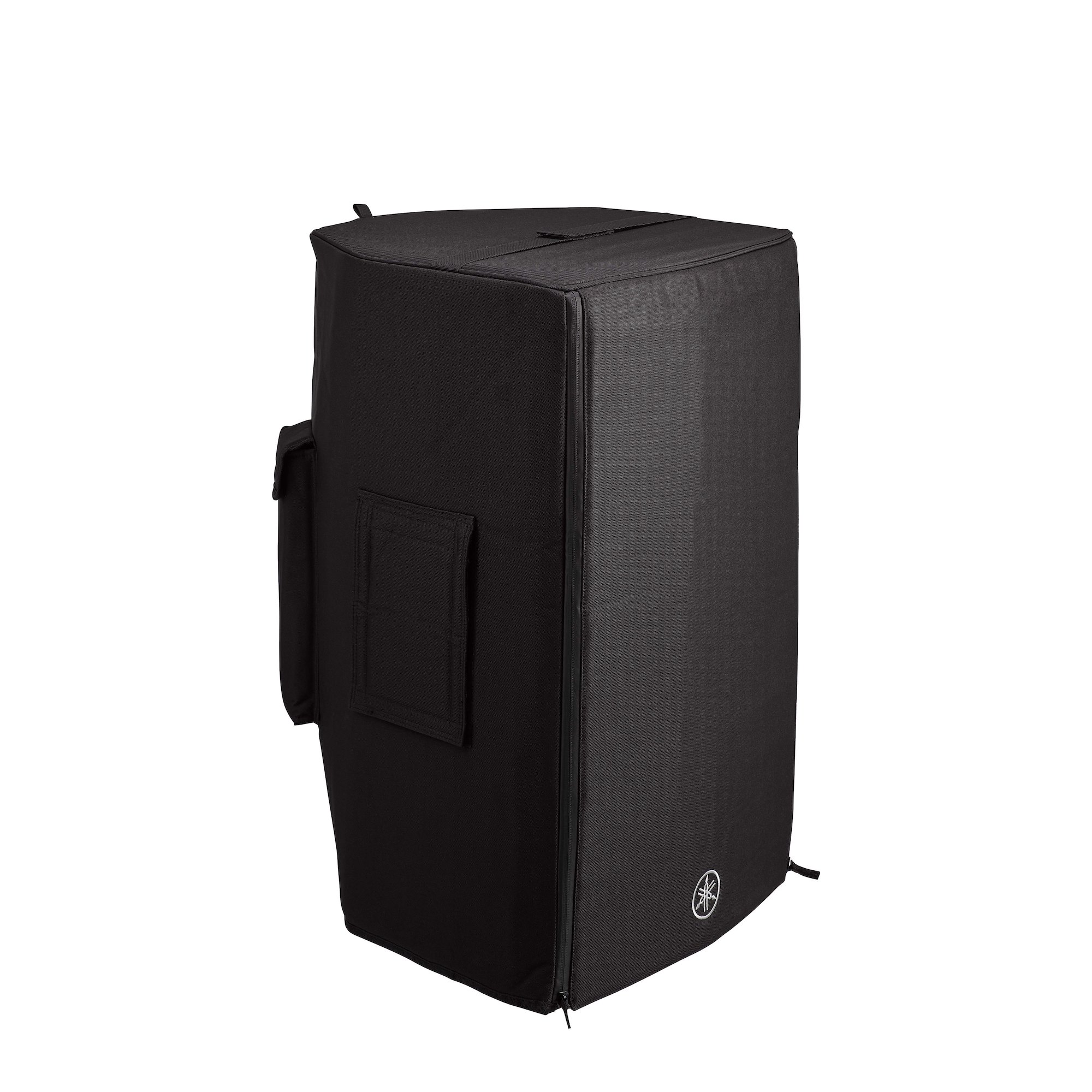

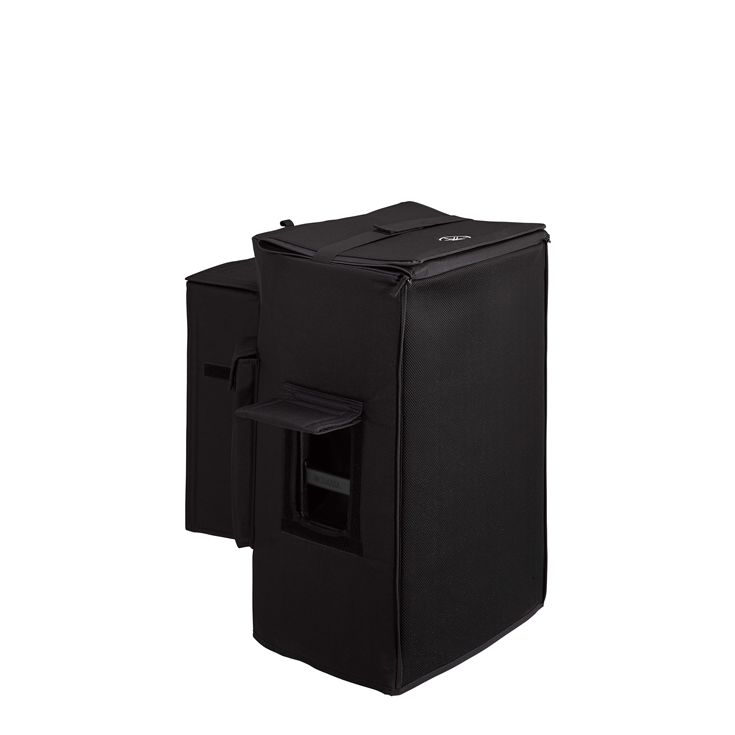

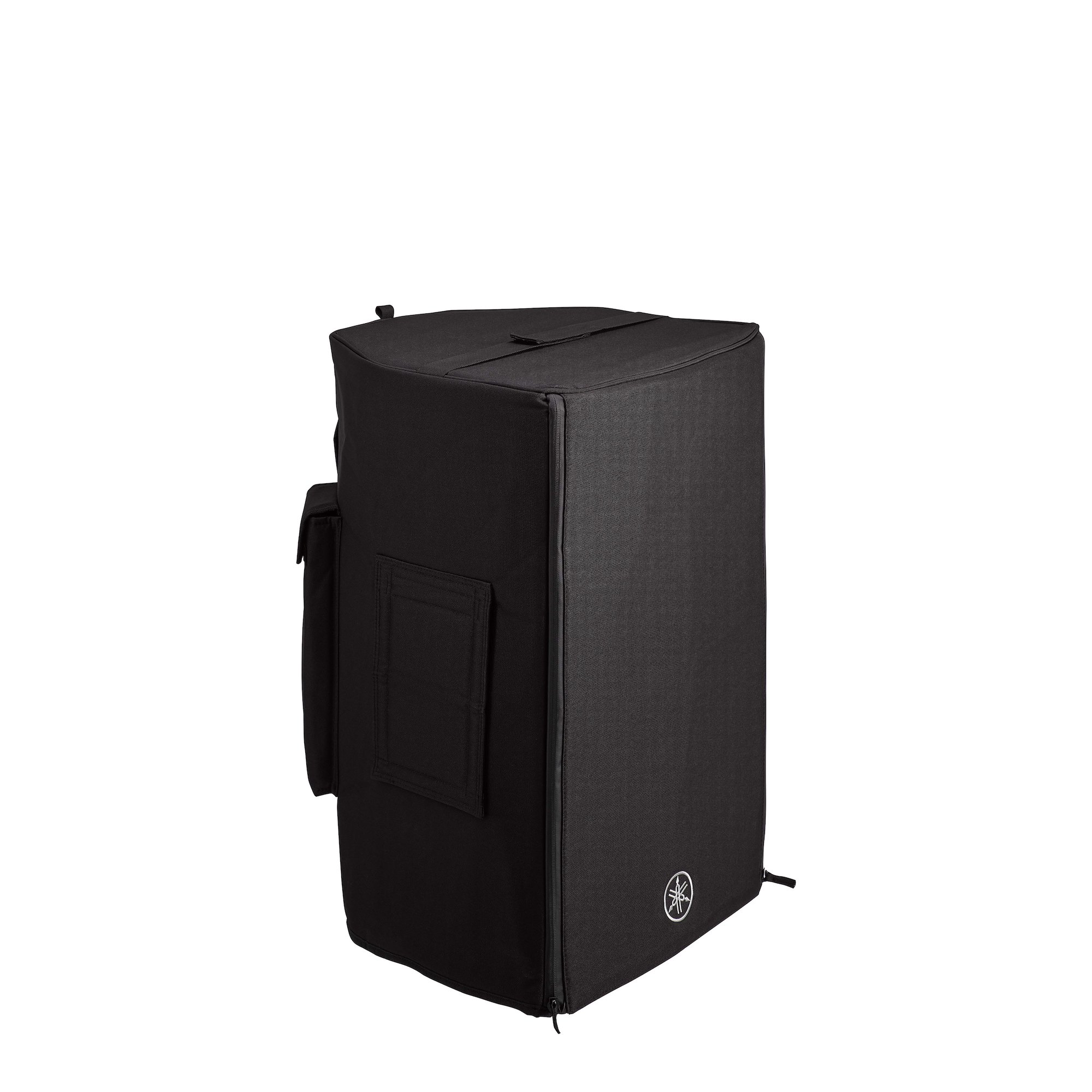

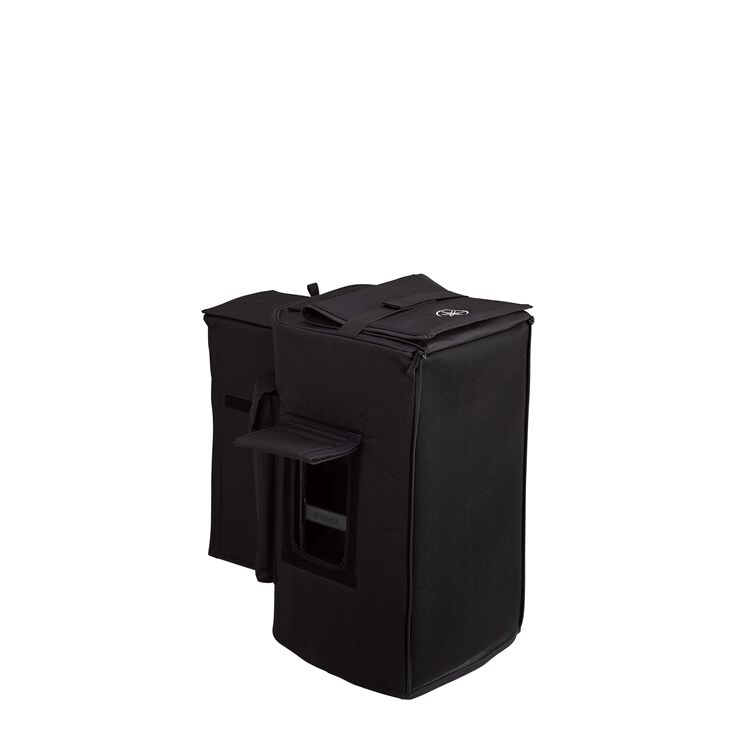

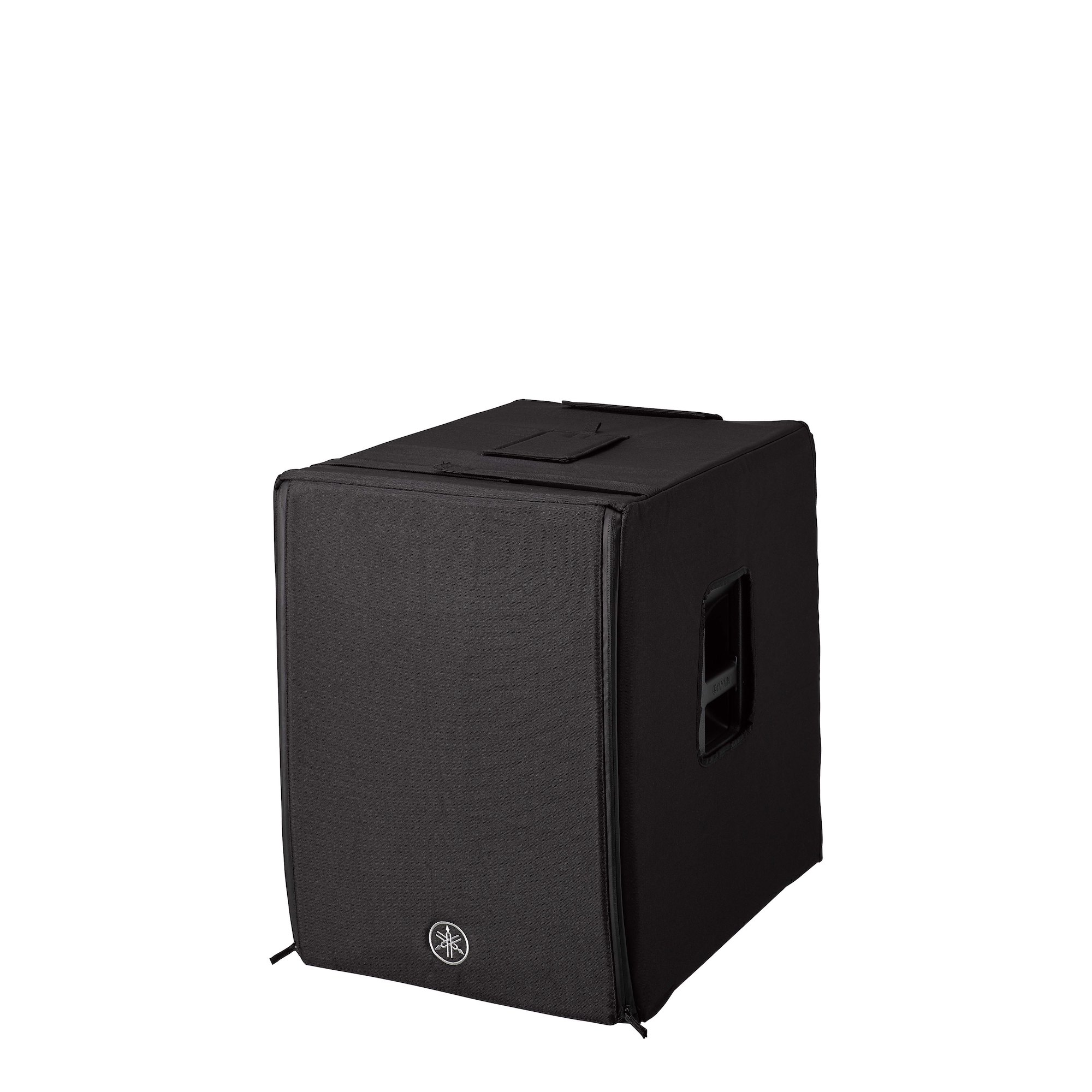

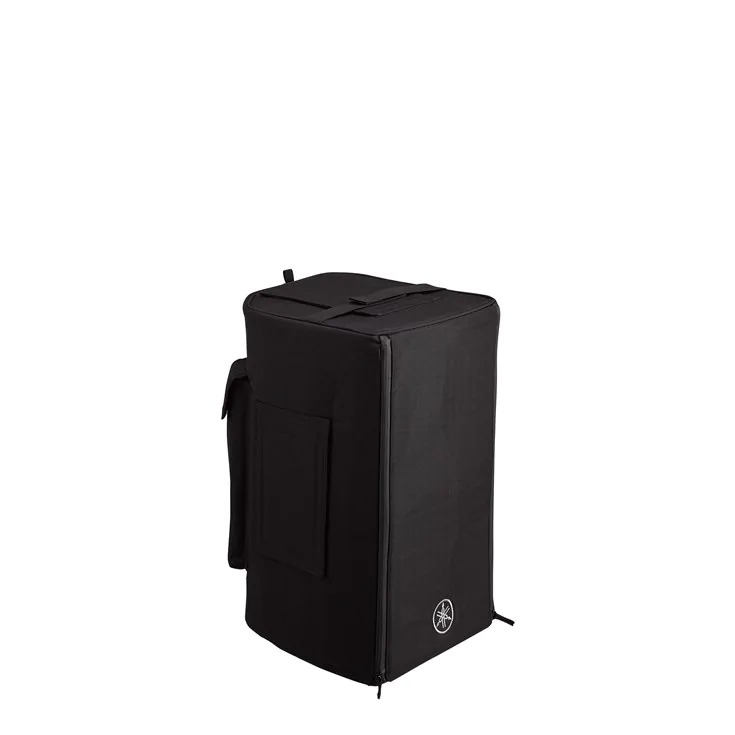

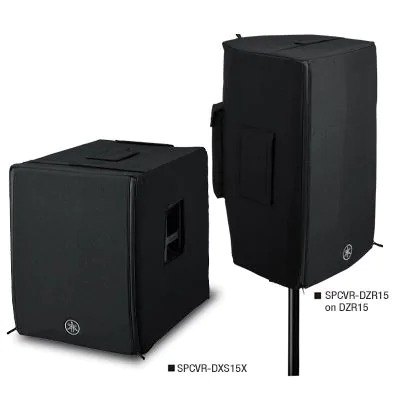

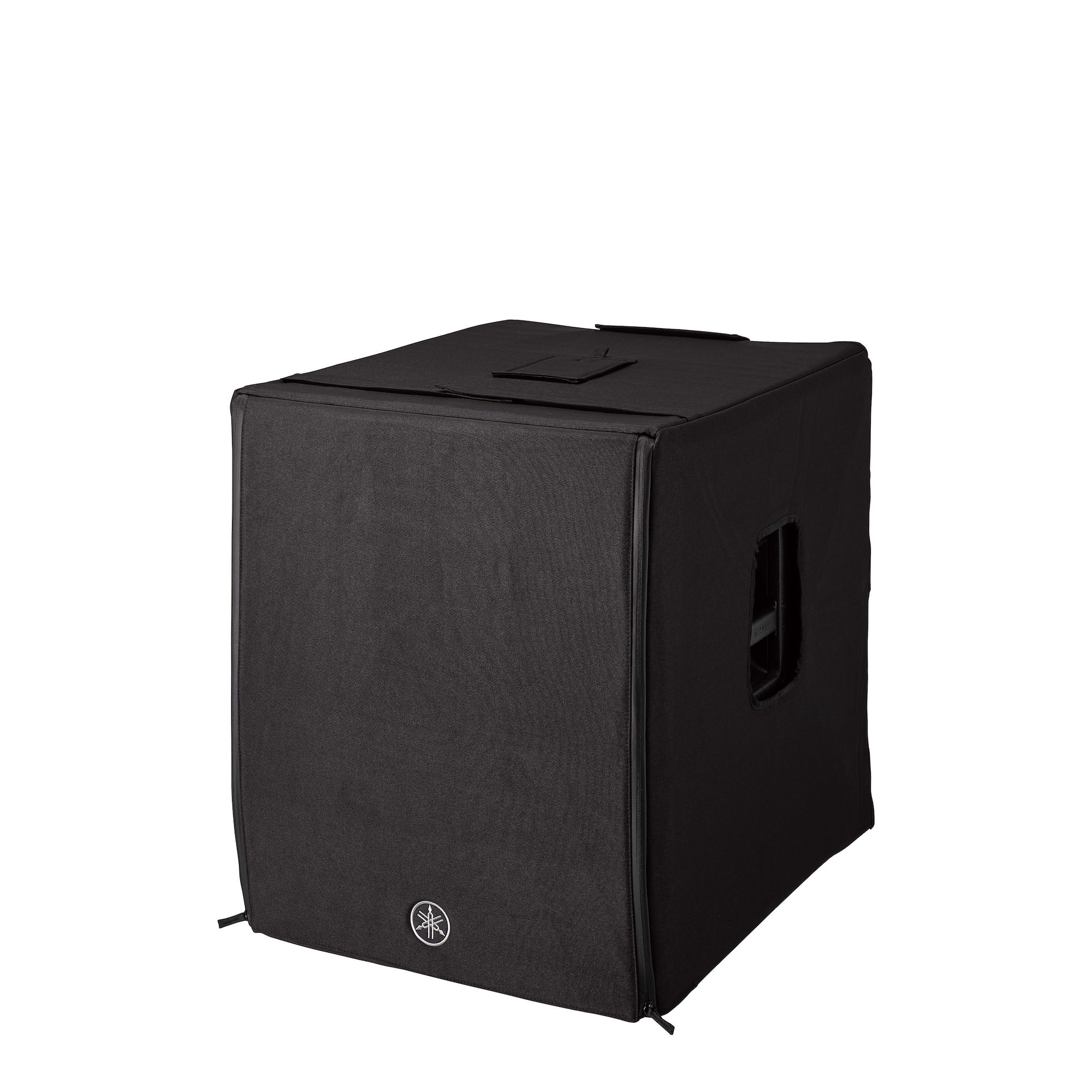

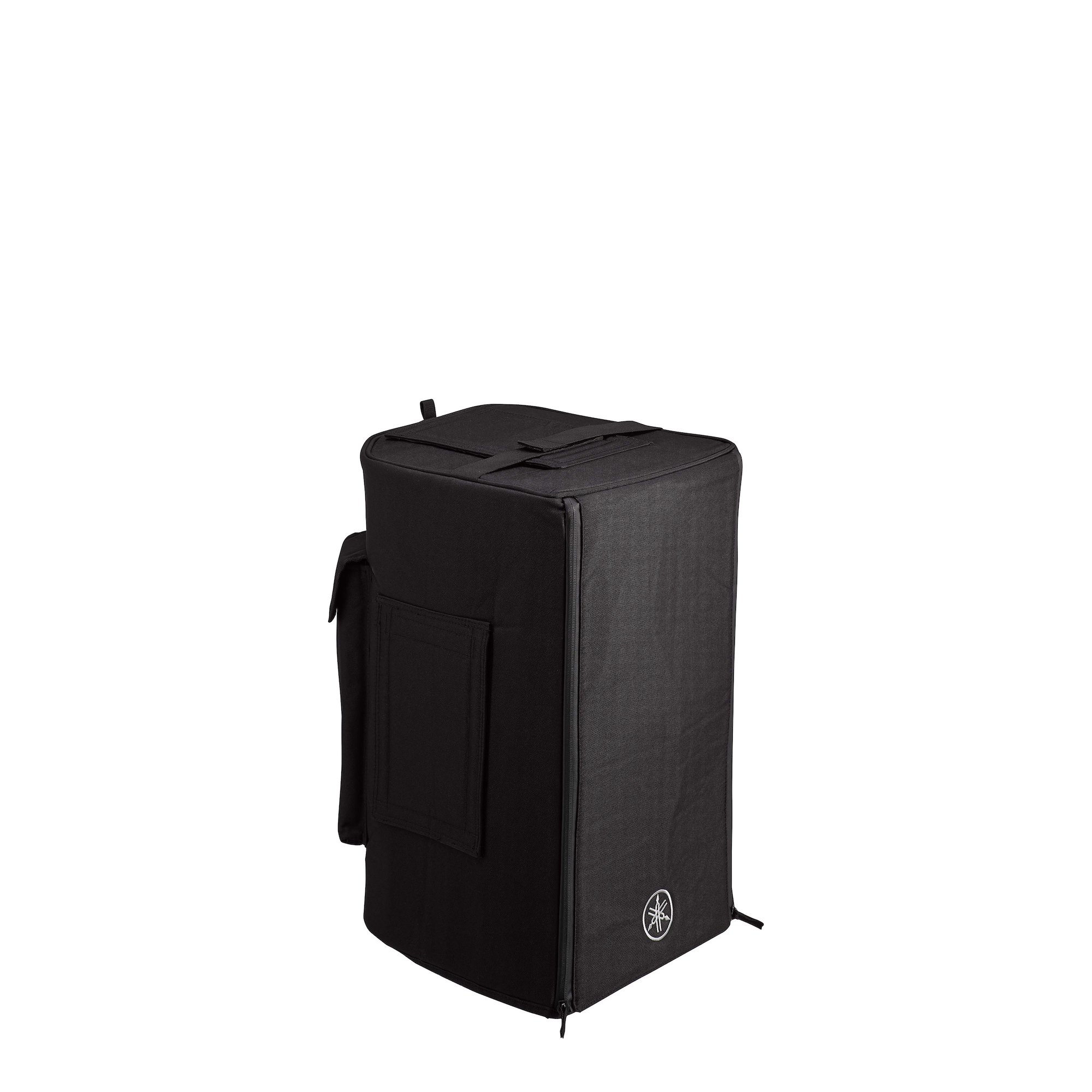

多功能音箱面罩
多功能音箱面罩可保護您的音箱，免受室外演出期間的不利天氣、灰塵和骯臟的倉庫儲存的影響，也可為嚴苛的道路運輸提供保護。
- 三層耐久的聚酯纖維布料，內有PVC涂層和緩沖墊用于抑制沖擊
- 前置網狀織物確保面罩不脫卸的情況下也能進行擴聲，同時確保功放冷卻
- 背部頂蓋支持在面罩不脫卸的情況下進行背面板連接
- 把手處的開口便于在搬運時使用把手
- 線纜袋額外的空間可用于攜帶線纜
*注：面罩無法確保滴水保護。

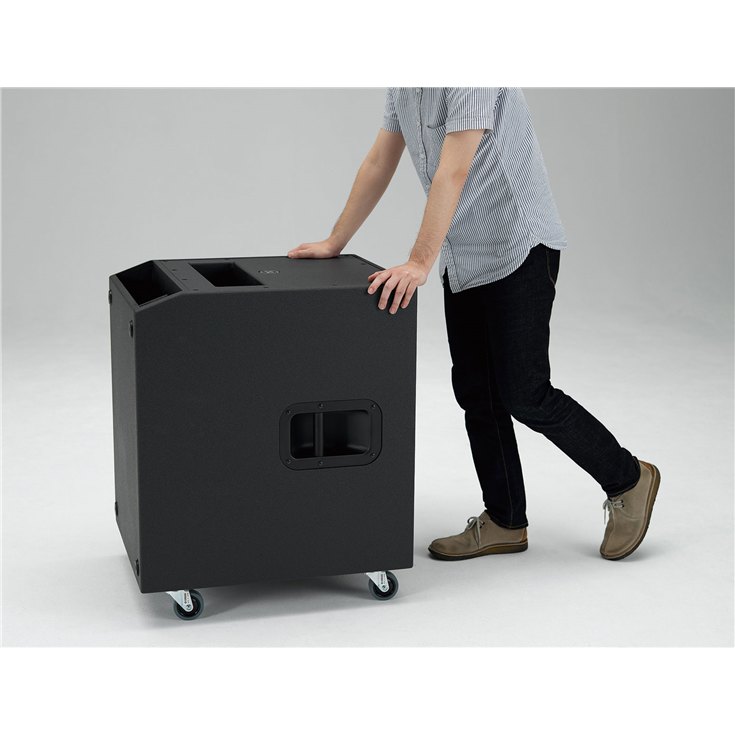

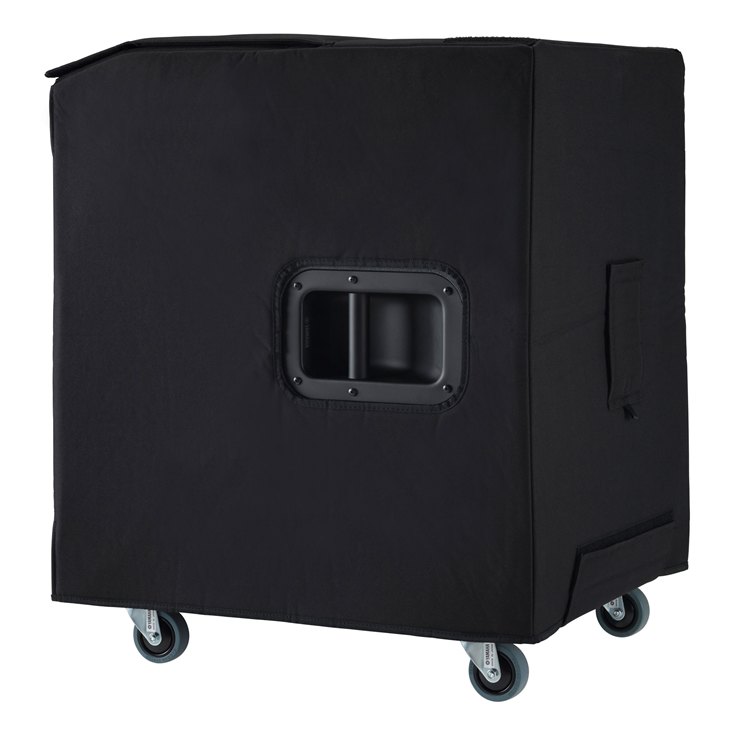

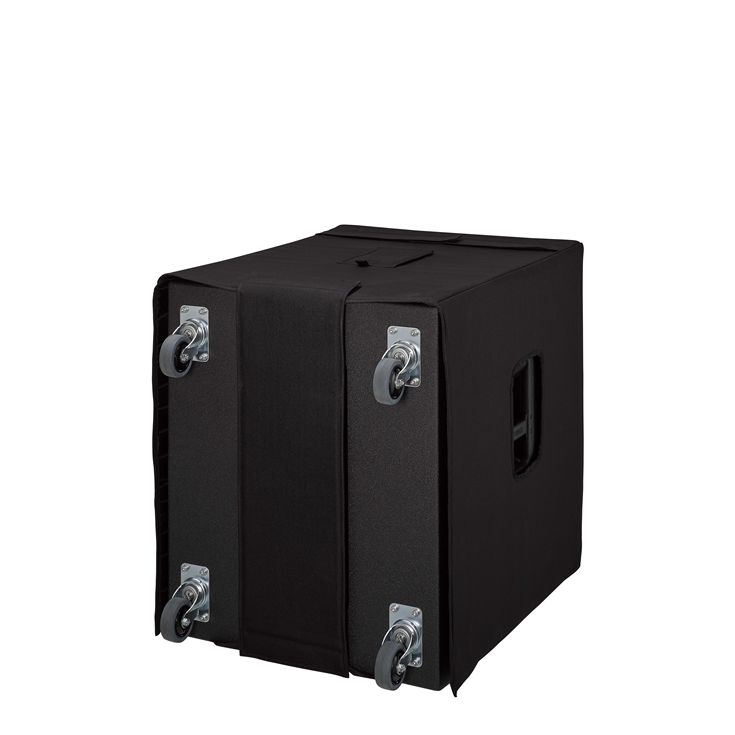

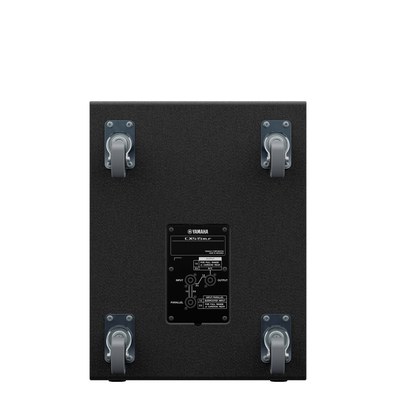

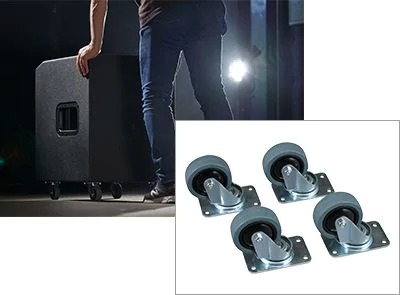

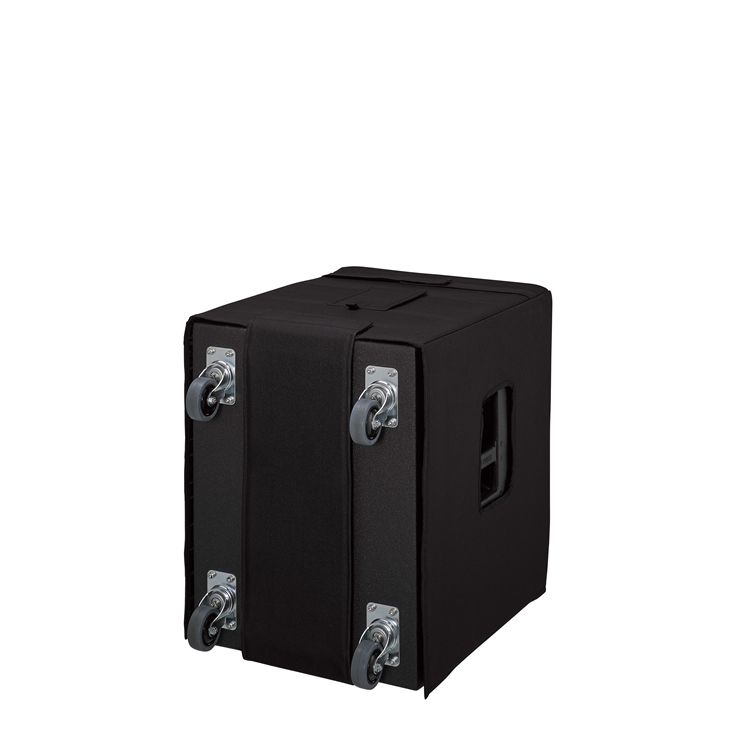

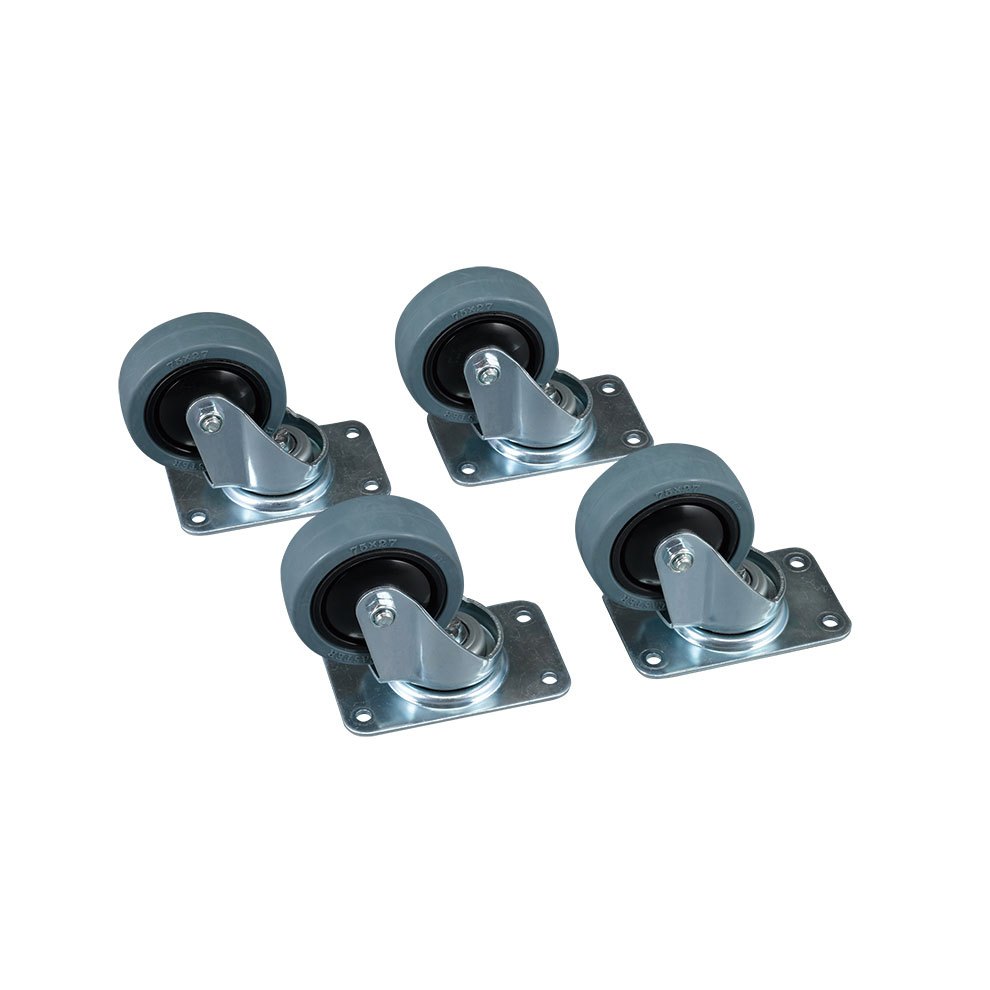

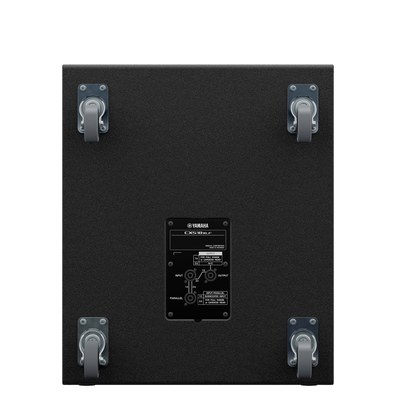

可選腳輪套件（SPW-1）
為了使DXS XLF/CXS XLF系列和DXS系列超低音音箱的設置更快速便捷，可選購的腳輪帶有徑向滾珠軸承，能在演出過程中確保安靜的運輸。
產品信息

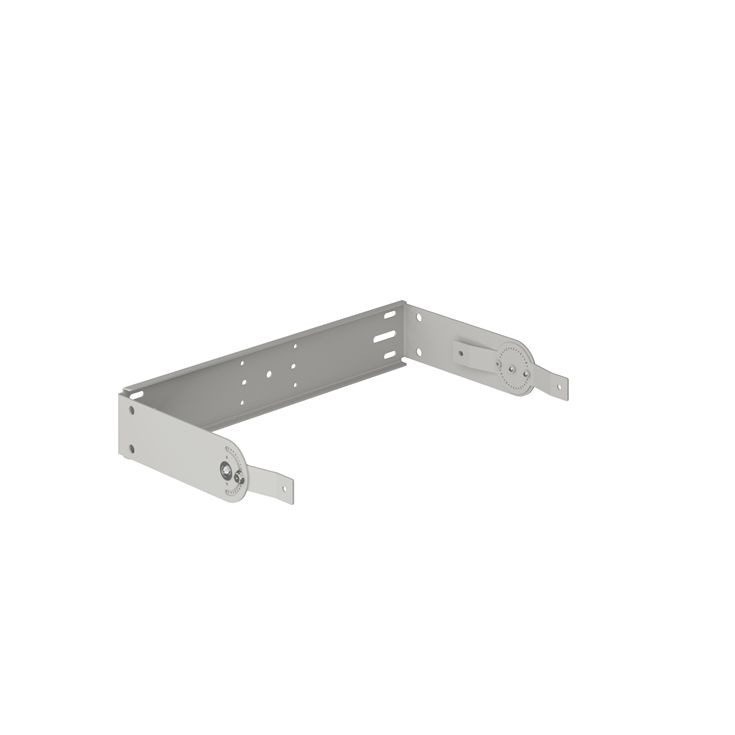

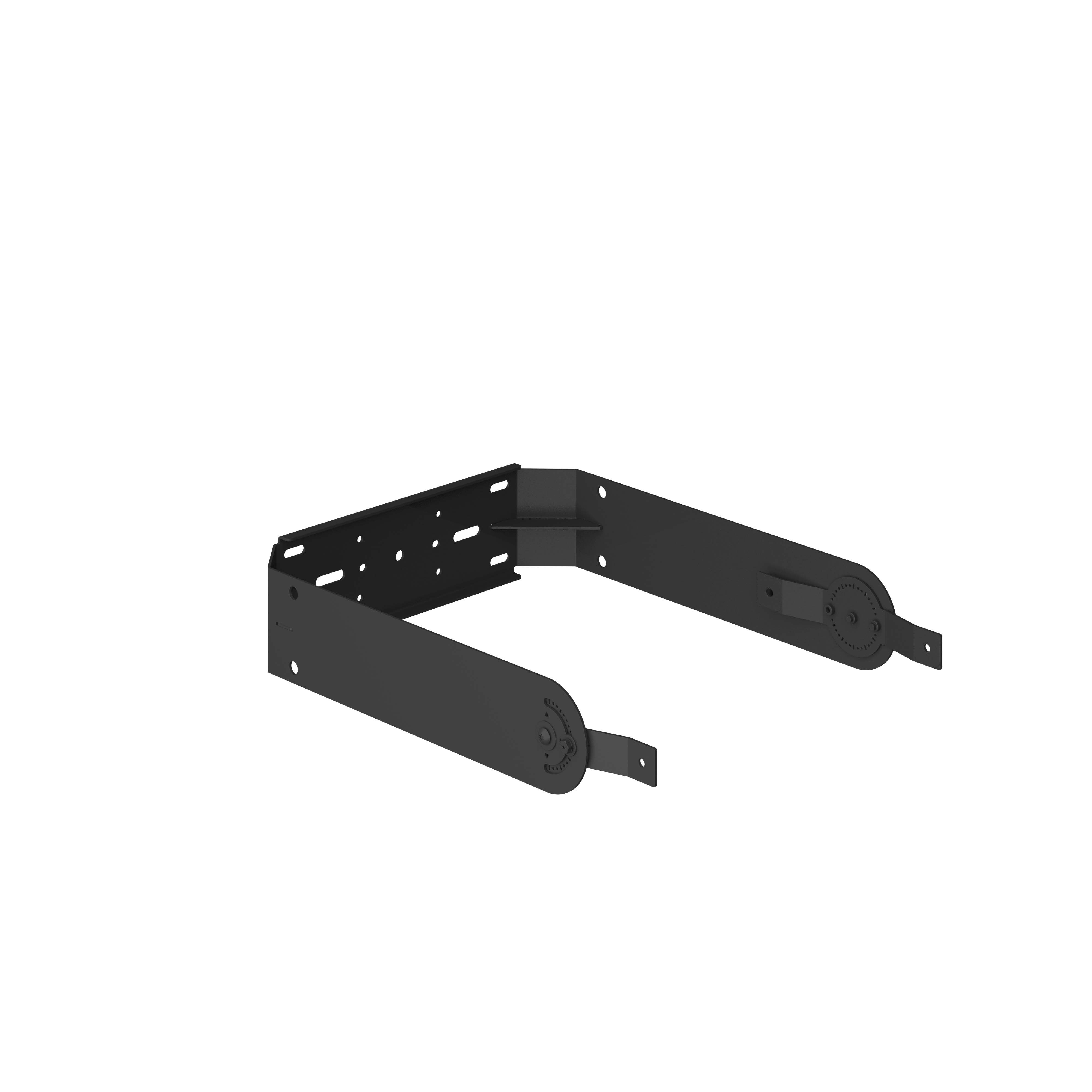

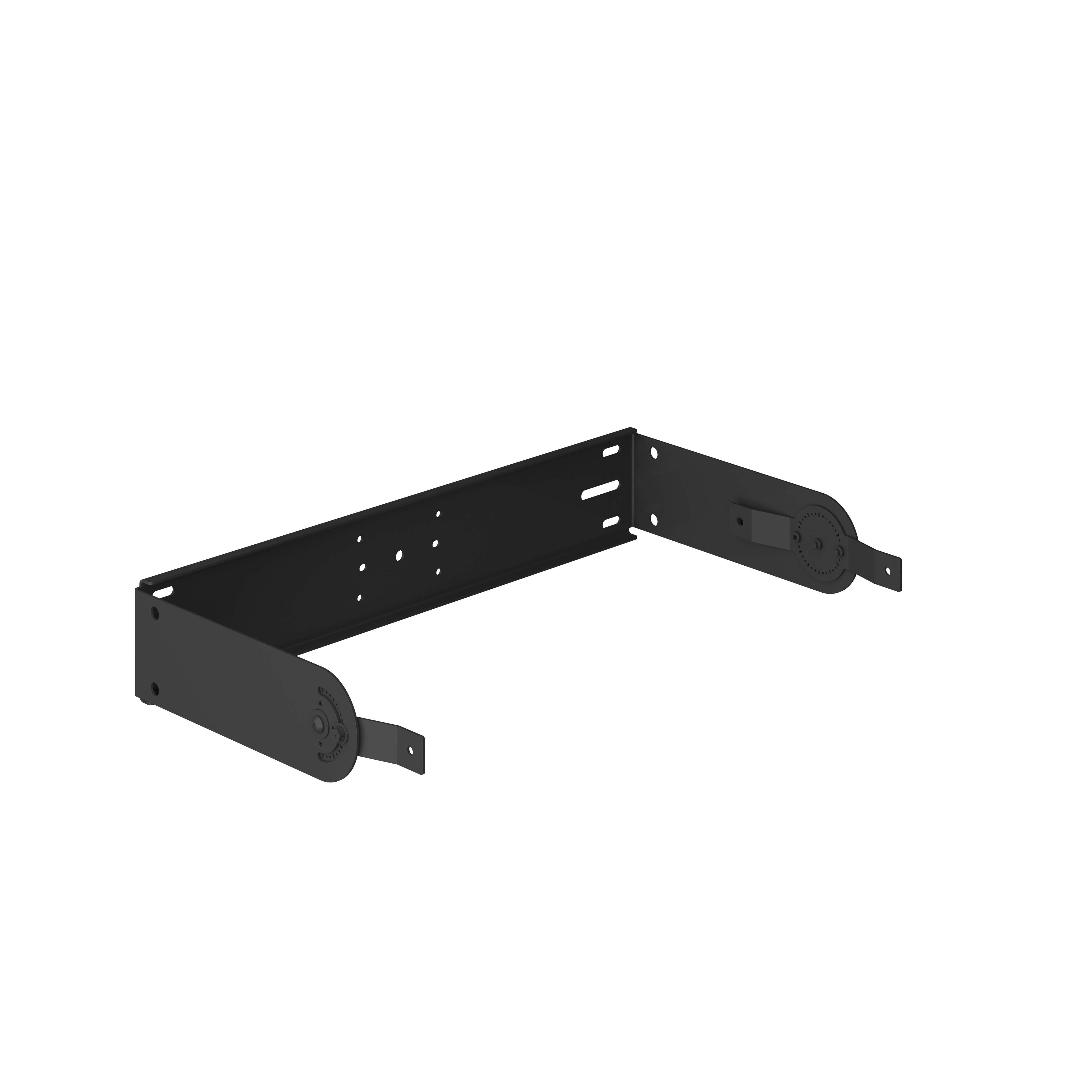

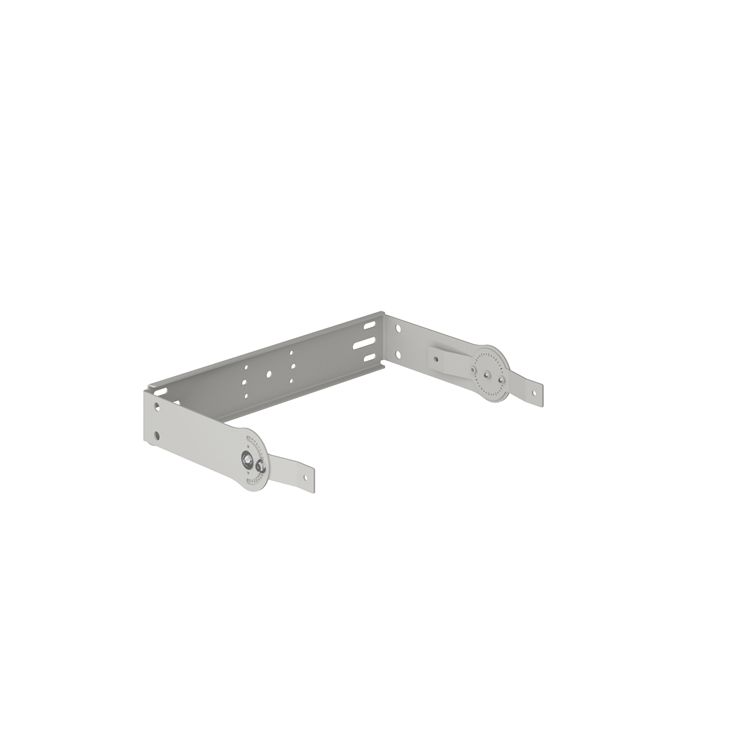

U型支架
